HP DL380 Anakart Onarımı Nedir?

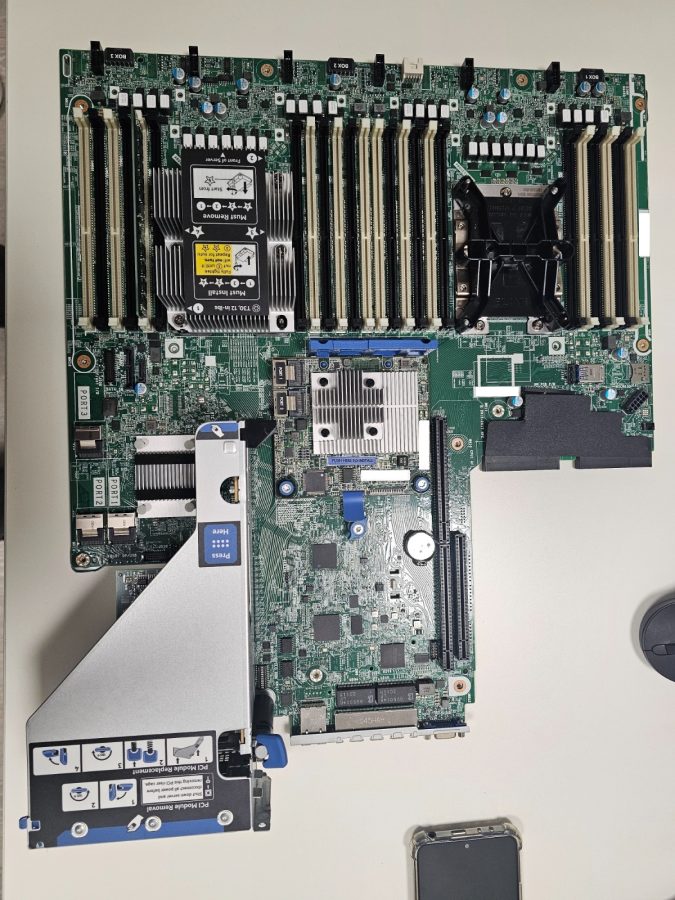

DL380 Anakartının Görevi
HP DL380 anakartı, sunucunun tüm donanımlarının birlikte çalışmasını sağlayan en önemli bileşendir. İşlemci, RAM, diskler, PCIe kartları ve iLO yönetim sistemi bu kart üzerinden haberleşir. Ayrıca işlemcinin ihtiyaç duyduğu voltajların üretilmesi ve sistemin ilk açılış sürecinin yönetilmesi de anakart üzerindeki elektronik devreler sayesinde gerçekleşir. Servisimize gelen DL380 sunucularda ise en sık karşılaştığımız sorunlar kısa devre yapan MLCC kapasitörler, VRM devreleri ve güç regülatörleriyle ilgilidir. Doğru ölçüm ekipmanları kullanılarak arızalı bileşen tespit edildiğinde, birçok anakartı komple değiştirmeden onarmak mümkün olmaktadır.
Anakart Arızaları Neden Oluşur?
HP DL380 anakart arızaları tek bir nedenden kaynaklanmaz. Sunucunun çalışma ortamı, elektrik altyapısı, kullanım süresi ve donanımın maruz kaldığı yük gibi birçok etken zamanla elektronik bileşenlerin yıpranmasına neden olabilir. Özellikle 7/24 çalışan sunucularda bu risk daha da artmaktadır.
Servisimize gelen arızalı DL380 sunucularında en sık karşılaştığımız nedenlerden biri güç kaynaklı problemlerdir. Ani voltaj dalgalanmaları, kalitesiz elektrik altyapısı veya arızalı güç kaynağı (PSU), anakart üzerindeki güç devrelerine zarar verebilir. Bunun sonucunda kısa devre yapan MLCC kapasitörler, arızalanan MOSFET’ler veya görevini yerine getiremeyen voltaj regülatörleri gibi elektronik sorunlar ortaya çıkabilmektedir.
Bir diğer önemli etken ise yetersiz soğutmadır. Fan arızaları, yoğun toz birikimi veya hava akışının engellenmesi, anakart üzerindeki bileşenlerin normalden daha yüksek sıcaklıklarda çalışmasına neden olur. Uzun süre yüksek sıcaklığa maruz kalan elektronik bileşenlerin ömrü kısalabilir ve zamanla arızalar meydana gelebilir.
Bazı durumlarda ise arızanın nedeni doğrudan anakart olmayabilir. Arızalı bir işlemci, RAM modülü, PCIe kartı veya kısa devre yapan başka bir donanım bileşeni de anakartın açılmamasına ya da hata vermesine neden olabilir. Bu nedenle profesyonel bir arıza tespit sürecinde yalnızca anakart değil, sisteme bağlı tüm donanımlar birlikte değerlendirilmelidir.
Tecrübelerimize göre doğru ölçüm yapılmadan verilen “anakart arızalı” kararı her zaman doğru olmayabilir. Bu yüzden onarım sürecine başlamadan önce güç hatları, kısa devre ölçümleri, voltaj değerleri ve kritik elektronik bileşenler detaylı olarak kontrol edilmelidir. Doğru teşhis, hem gereksiz parça değişimini önler hem de onarım maliyetini önemli ölçüde azaltır.
HP DL380 Sunucularda En Sık Görülen Anakart Arızaları
HP DL380 sunucularında meydana gelen anakart arızaları, her zaman aynı belirtileri göstermez. Bazı arızalarda sunucu hiç açılmazken, bazı durumlarda güç gelmesine rağmen görüntü oluşmayabilir veya sistem POST aşamasını geçemeyebilir. Arızanın kaynağı; güç besleme devreleri, kısa devre yapan elektronik bileşenler, BIOS, iLO yönetim modülü veya işlemci ve bellek haberleşmesini sağlayan devrelerden biri olabilir.
Servisimize gelen HP DL380 Gen8, Gen9 ve Gen10 sunucularında en sık karşılaştığımız anakart arızalarının büyük bir bölümü elektronik komponent kaynaklıdır. Özellikle MLCC kapasitörler, MOSFET’ler, VRM güç devreleri ve voltaj regülatörlerinde oluşan arızalar, sunucunun hiç açılmamasına veya kararsız çalışmasına neden olabilmektedir. Bunun yanında BIOS yazılımındaki bozulmalar, iLO haberleşme sorunları ve fiziksel hasarlar da zaman zaman karşılaşılan arızalar arasında yer almaktadır.
Anakart arızalarının doğru şekilde teşhis edilebilmesi için yalnızca görünen belirtiye göre karar vermek yeterli değildir. Güç hatlarının ölçülmesi, kısa devre kontrolü, voltaj analizleri ve kritik bileşenlerin test edilmesi gerekir. Bu sayede gerçek arıza kaynağı tespit edilir ve mümkün olan durumlarda anakart değişimine gerek kalmadan elektronik onarım gerçekleştirilebilir.
Sunucu Hiç Açılmıyor
HP DL380 sunucularda en sık karşılaşılan arızalardan biri, güç düğmesine basıldığında sistemin hiçbir tepki vermemesidir. Bu durumda fanlar çalışmayabilir, ön panel LED’leri yanmayabilir veya sunucu açılmaya çalışıp hemen kapanabilir. Her ne kadar ilk akla anakart arızası gelse de, bu belirti tek başına anakartın arızalı olduğu anlamına gelmez.
Arıza tespit sürecinde ilk olarak güç kaynaklarının (PSU) çalışıp çalışmadığı kontrol edilir. Ardından anakart üzerindeki ana güç hatlarında kısa devre olup olmadığı ölçülür. Özellikle 12V, 5V ve işlemci besleme hatlarında oluşan kısa devreler, sistemin güvenlik amacıyla hiç açılmamasına neden olabilir. Bu tür arızalarda MLCC kapasitörler, MOSFET’ler veya voltaj regülatörleri detaylı olarak incelenmelidir.
Bazı durumlarda ise sorun doğrudan anakarttan kaynaklanmayabilir. Arızalı bir işlemci, kısa devre yapan bir PCIe kartı, hatalı bir RAM modülü veya güç kaynağındaki bir problem de sunucunun açılmasını engelleyebilir. Bu nedenle profesyonel bir teşhis sürecinde tüm bileşenler tek tek kontrol edilerek arızanın gerçek kaynağı belirlenmelidir.
Servisimizde daha önce onarımını gerçekleştirdiğimiz bir HP DL380 Gen10 sunucuda, güç hattında kısa devreye neden olan arızalı bir MLCC kapasitör tespit edildi. Arızalı komponent değiştirildikten sonra yapılan testlerde anakart sorunsuz şekilde çalıştı ve sunucu yeniden açılarak normal şekilde POST ekranına ulaştı. Bu tür örnekler, her açılmayan sunucuda anakart değişiminin gerekli olmadığını ve doğru elektronik arıza tespitinin büyük önem taşıdığını göstermektedir.
Power LED Yanıyor Ancak Görüntü Gelmiyor
HP DL380 sunucularda en sık karşılaşılan arızalardan biri, güç düğmesine basıldığında sistemin hiçbir tepki vermemesidir. Bu durumda fanlar çalışmayabilir, ön panel LED’leri yanmayabilir veya sunucu açılmaya çalışıp hemen kapanabilir. Her ne kadar ilk akla anakart arızası gelse de, bu belirti tek başına anakartın arızalı olduğu anlamına gelmez.
Arıza tespit sürecinde ilk olarak güç kaynaklarının (PSU) çalışıp çalışmadığı kontrol edilir. Ardından anakart üzerindeki ana güç hatlarında kısa devre olup olmadığı ölçülür. Özellikle 12V, 5V ve işlemci besleme hatlarında oluşan kısa devreler, sistemin güvenlik amacıyla hiç açılmamasına neden olabilir. Bu tür arızalarda MLCC kapasitörler, MOSFET’ler veya voltaj regülatörleri detaylı olarak incelenmelidir.
Bazı durumlarda ise sorun doğrudan anakarttan kaynaklanmayabilir. Arızalı bir işlemci, kısa devre yapan bir PCIe kartı, hatalı bir RAM modülü veya güç kaynağındaki bir problem de sunucunun açılmasını engelleyebilir. Bu nedenle profesyonel bir teşhis sürecinde tüm bileşenler tek tek kontrol edilerek arızanın gerçek kaynağı belirlenmelidir.
Servisimizde daha önce onarımını gerçekleştirdiğimiz bir HP DL380 Gen10 sunucuda, güç hattında kısa devreye neden olan arızalı bir MLCC kapasitör tespit edildi. Arızalı komponent değiştirildikten sonra yapılan testlerde anakart sorunsuz şekilde çalıştı ve sunucu yeniden açılarak normal şekilde POST ekranına ulaştı. Bu tür örnekler, her açılmayan sunucuda anakart değişiminin gerekli olmadığını ve doğru elektronik arıza tespitinin büyük önem taşıdığını göstermektedir.
Kısa Devre Arızaları
HP DL380 sunucularda karşılaştığımız en kritik anakart arızalarından biri kısa devre problemleridir. Kısa devre oluştuğunda anakart üzerindeki güç hatlarından biri normal çalışma düzenini kaybeder ve sistem kendini korumaya alır. Bunun sonucunda sunucu hiç açılmayabilir, güç verildiği anda kapanabilir veya Power LED’i yanmasına rağmen POST işlemini başlatamayabilir.
Servisimize gelen birçok DL380 Gen9 ve Gen10 anakartında kısa devrenin kaynağı, ilk bakışta fark edilmesi oldukça zor olan elektronik bileşenler olmuştur. Özellikle MLCC kapasitörler, MOSFET’ler ve işlemci güç besleme devresinde görev yapan voltaj regülatörleri zamanla arızalanarak güç hattını kısa devreye düşürebilmektedir. Bu tür arızalar dışarıdan gözle görülemediği için yalnızca görsel inceleme ile tespit edilmesi çoğu zaman mümkün değildir.
Onarım sürecinde ilk olarak multimetre ile ana güç hatlarında direnç ve kısa devre ölçümleri yapıyoruz. Gerekli durumlarda laboratuvar güç kaynağı kullanarak kontrollü akım uyguluyor ve kısa devrenin bulunduğu hattı takip ediyoruz. Bazı arızalarda termal kamera veya alkol buharlaşma yöntemiyle ısınan komponent kolayca tespit edilirken, bazı anakartlarda ise detaylı elektronik analiz yapmak gerekebiliyor.
Yakın zamanda onarımını gerçekleştirdiğimiz bir HP DL380 Gen10 anakartında işlemci güç hattında tam kısa devre tespit ettik. Yapılan ölçümler sonucunda arızaya neden olan MLCC kapasitör belirlendi ve dikkatli bir şekilde söküldü. Kapasitör çıkarıldıktan sonra yaptığımız ölçümlerde kısa devrenin tamamen ortadan kalktığını doğruladık. Aynı fiziksel özelliklere sahip yeni bir kapasitör monte edildikten sonra anakart yeniden test edildi ve sistem sorunsuz şekilde HPE açılış ekranına ulaştı. Bu onarım sayesinde müşterimizin yüksek maliyetli bir anakart değişimi yapmasına gerek kalmadı.
Kısa devre arızalarında en önemli konu, arızalı bileşeni doğru şekilde tespit etmektir. Deneme yanılma yöntemiyle parça değiştirmek hem zaman kaybına hem de anakarta geri dönüşü olmayan zararlar verebilir. Bu nedenle HP DL380 anakart onarımında doğru ölçüm ekipmanları, elektronik bilgi birikimi ve sistematik bir arıza tespit süreci başarılı onarımın temelini oluşturur.
VRM (Güç Besleme) Arızaları
HP DL380 sunucularda anakartın en kritik bölümlerinden biri VRM (Voltage Regulator Module) yani güç besleme devresidir. VRM’nin temel görevi, güç kaynağından gelen 12V gerilimi işlemci, bellek ve diğer kritik bileşenlerin ihtiyaç duyduğu düşük ve kararlı çalışma voltajlarına dönüştürmektir. Sunucu ilk açıldığı andan itibaren işlemcinin stabil çalışabilmesi, büyük ölçüde VRM devresinin doğru şekilde çalışmasına bağlıdır.
Uzun süre yüksek yük altında çalışan sunucularda VRM devresi üzerindeki MOSFET’ler, PWM kontrolcüleri, bobinler ve filtre kapasitörleri zamanla yıpranabilir. Elektrik dalgalanmaları, aşırı sıcaklık, yetersiz hava akışı veya arızalı güç kaynakları da bu bileşenlerin ömrünü olumsuz etkileyebilir. VRM devresinde meydana gelen bir arıza, sunucunun hiç açılmamasına, açıldıktan kısa süre sonra kapanmasına veya POST işlemini tamamlayamamasına neden olabilir.
Laboratuvarımızda gerçekleştirdiğimiz anakart incelemelerinde, VRM arızalarının çoğu zaman doğrudan gözle fark edilemediğini görüyoruz. Bu nedenle yalnızca görsel kontrol yapmak yeterli değildir. Öncelikle işlemci güç hattındaki direnç değerleri ölçülür, ardından VRM çıkış voltajları kontrol edilir. Gerekli durumlarda PWM kontrol sinyalleri ve MOSFET çalışma değerleri de analiz edilerek arızanın kaynağı belirlenmeye çalışılır.
Bazı durumlarda sorun yalnızca tek bir MOSFET’ten kaynaklanırken, bazı anakartlarda PWM kontrol entegresi veya güç hattındaki pasif bileşenler de arızaya dahil olabilmektedir. Bu nedenle yalnızca şüpheli görünen parçayı değiştirmek yerine, güç besleme devresi bir bütün olarak değerlendirilmelidir. Yapılan doğru analiz sayesinde gereksiz komponent değişimlerinin önüne geçilebilir ve onarım süreci daha güvenilir hale gelir.
HP DL380 anakartlarında VRM arızalarının profesyonel ekipmanlarla teşhis edilmesi, hem anakartın tekrar güvenilir şekilde çalışmasını sağlar hem de yüksek maliyetli anakart değişimlerinin önüne geçebilir. Bu nedenle özellikle işlemci besleme hattıyla ilgili arızalarda detaylı elektronik ölçüm yapılmadan kesin bir teşhis koymak doğru bir yaklaşım değildir.
BIOS Bozulması
HP DL380 sunucularda BIOS, sistemin ilk açılış aşamasını yöneten temel yazılımdır. Güç verildiği anda işlemci, bellek, depolama birimleri ve diğer donanımların ilk haberleşmesi BIOS üzerinden gerçekleştirilir. Bu yazılımın bozulması durumunda sunucu hiç görüntü vermeyebilir, sürekli yeniden başlayabilir veya POST işlemini tamamlayamayabilir.
BIOS kaynaklı arızalar çoğunlukla başarısız firmware güncellemeleri, elektrik kesintileri, BIOS belleğinin bozulması veya anakart üzerindeki farklı elektronik arızalar sonucunda ortaya çıkmaktadır. Ancak sahada edindiğimiz tecrübeler gösteriyor ki, görüntü vermeyen her HP DL380 anakartının sorumlusu BIOS değildir. Bu nedenle onarım sürecinde ilk olarak güç besleme devreleri ve temel voltaj hatları kontrol edilir. Donanımsal bir problem bulunmadığında BIOS belleği detaylı olarak incelenir.
Servisimizde BIOS belleği profesyonel programlama cihazları ile okunabilmekte, mevcut içerik yedeklenebilmekte ve gerekli durumlarda yeniden programlanabilmektedir. Ancak HP DL380 serisi sunucularda kullanılan BIOS verileri, masaüstü bilgisayarlara göre çok daha karmaşık bir yapıya sahiptir. Özellikle anakarta özgü kimlik bilgileri, sistem konfigürasyonları ve üreticiye ait özel veriler nedeniyle her modele ait BIOS dosyasını hazır olarak bulmak her zaman mümkün olmayabilir.
Bazı onarım süreçlerinde doğru BIOS içeriğinin oluşturulabilmesi için aynı model ve aynı revizyona sahip, sorunsuz çalışan bir anakarttan alınan BIOS dump dosyasına ihtiyaç duyulabilir. Bu yöntem sayesinde bozuk BIOS belleği yeniden programlanarak anakartın normal çalışma düzenine dönmesi sağlanabilir. Elbette bu işlem, yalnızca anakart üzerindeki elektronik devrelerin sağlam olduğu durumlarda başarıyla uygulanabilmektedir.
Bu nedenle BIOS arızalarında yalnızca yazılımı yeniden yüklemek yeterli olmayabilir. Öncelikle elektronik donanımın sağlıklı olduğundan emin olunmalı, ardından uygun BIOS verisi ile programlama işlemi gerçekleştirilmelidir. Doğru teşhis ve doğru BIOS içeriği kullanıldığında, birçok HP DL380 anakartı yüksek maliyetli değişimlere gerek kalmadan tekrar çalışır hale getirilebilmektedir.

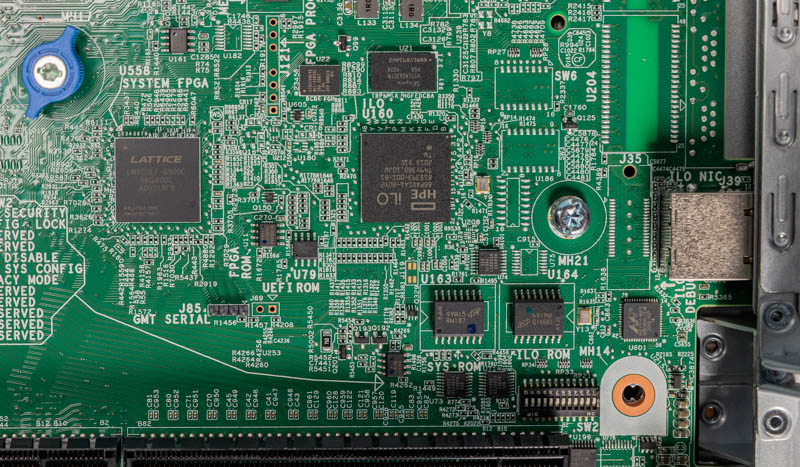

BMC / iLO Arızaları
HP DL380 sunucularda bulunan BMC (Baseboard Management Controller), HPE tarafından geliştirilen iLO (Integrated Lights-Out) uzaktan yönetim sisteminin temel donanım bileşenidir. Bu yapı sayesinde sunucu kapalı olsa bile uzaktan güç yönetimi yapılabilir, donanım durumu izlenebilir, hata kayıtları görüntülenebilir ve işletim sistemi açılmadan önce dahi uzaktan erişim sağlanabilir. Kurumsal sistemlerde iLO, sunucu yönetiminin en önemli parçalarından biridir.
BMC veya iLO ile ilgili oluşan arızalar yalnızca uzaktan erişimi etkilemez. Bazı durumlarda anakartın başlatma süreci de bu bileşenlerden etkilenebilir. Servisimize gelen bazı HP DL380 anakartlarında iLO’ya erişilememesi, iLO IP adresine ulaşılamaması, yönetim arayüzünün açılmaması veya açılış sırasında iLO ile ilgili hata kayıtlarının oluşması gibi problemlerle karşılaşabiliyoruz. Bazı vakalarda ise sunucu çalışıyor görünmesine rağmen iLO tamamen yanıtsız kalabiliyor.
Bu tür arızalarda ilk olarak sorunun yazılımsal mı yoksa donanımsal mı olduğu belirlenmelidir. iLO firmware sürümü, NVRAM verileri ve sistem kayıtları kontrol edilir. Ardından BMC’nin besleme voltajları, saat sinyalleri ve haberleşme hatları elektronik olarak ölçülür. Çünkü iLO’nun çalışmaması her zaman BMC entegresinin arızalı olduğu anlamına gelmez. Güç besleme devresindeki bir problem veya anakart üzerindeki farklı bir elektronik arıza da aynı belirtileri oluşturabilir.
Özellikle yıldırım kaynaklı enerji darbeleri, hatalı güç kaynakları veya anakart üzerinde oluşan kısa devreler sonrasında BMC devresi de etkilenebilir. Böyle durumlarda yalnızca firmware güncellemesi yapmak yeterli olmaz ve elektronik seviyede detaylı inceleme yapılması gerekir. Bu nedenle arızanın kaynağı doğru belirlenmeden BMC entegresinin değiştirilmesi veya anakartın tamamen arızalı olduğu sonucuna varılması doğru bir yaklaşım değildir.
HP DL380 anakartlarında BMC ve iLO altyapısı, diğer elektronik devrelerle birlikte değerlendirilmesi gereken kritik bir sistemdir. Yapılan doğru analiz sayesinde yazılımsal sorunlar ile donanımsal arızalar birbirinden ayrıştırılabilir ve uygulanacak onarım yöntemi buna göre belirlenebilir. Bu yaklaşım hem gereksiz parça değişimlerinin önüne geçer hem de onarım sürecinin daha güvenilir şekilde ilerlemesini sağlar.
RAM Slotlarının Çalışmaması
HP DL380 Gen10 sunucularda işlemci soketi (CPU Socket), sistemin en hassas donanım bileşenlerinden biridir. İşlemci ile anakart arasındaki tüm veri haberleşmesi, güç iletimi ve kontrol sinyalleri bu soket üzerinden gerçekleştirilir. Soket üzerinde bulunan yüzlerce hassas temas noktası (pin) sayesinde işlemci; bellek modülleri, PCIe veri yolları, yonga seti ve diğer sistem bileşenleri ile kesintisiz iletişim kurar. Bu temas noktalarından herhangi birinde meydana gelecek fiziksel veya elektriksel bir problem, sunucunun tamamen açılmamasına ya da beklenmeyen donanım hataları vermesine neden olabilir.
HP DL380 Gen10 modellerinde kullanılan Intel Xeon Scalable işlemciler, LGA (Land Grid Array) yapısına sahiptir. Bu mimaride pinler işlemcinin üzerinde değil, doğrudan anakart üzerindeki CPU soketinde yer alır. Bu nedenle işlemci montajı sırasında yapılacak en küçük hata bile soket pinlerinin eğilmesine, kırılmasına veya temas kaybı yaşanmasına neden olabilir. Özellikle işlemcinin sokete tam hizalanmadan yerleştirilmesi, soğutucu montajının dengesiz yapılması veya daha önce hatalı sökülüp takılan işlemciler, servis süreçlerinde karşılaştığımız en yaygın fiziksel sorunlar arasında yer almektedir.
CPU soketinde meydana gelen problemler her zaman sunucunun hiç açılmaması şeklinde kendini göstermez. Bazı durumlarda sistem yalnızca tek işlemciyi algılayabilir, belirli RAM kanalları devre dışı kalabilir, işlemci sıcaklık hataları oluşabilir veya POST süreci belirli hata kodlarında takılarak tamamlanamayabilir. Bunun nedeni, işlemci ile bellek kanalları arasında çalışan veri yollarının doğrudan soket üzerindeki temas noktalarından geçmesidir. Eğilmiş veya temas etmeyen tek bir pin bile, belirli DIMM yuvalarının çalışmamasına neden olabilmektedir.
Laboratuvarımızda CPU soketi kaynaklı arıza şüphesi bulunan anakartlarda ilk olarak görsel inceleme yapılmaktadır. Bu işlem sıradan bir göz kontrolü ile değil, yüksek büyütmeli mikroskop altında gerçekleştirilir. Soket üzerindeki pinlerin hizası, temas yüzeyleri ve herhangi bir fiziksel deformasyon olup olmadığı dikkatlice incelenir. Fiziksel bir problem tespit edilmediği durumlarda ise işlemci besleme voltajları, VRM çıkışları, CPU reset sinyalleri ve temel haberleşme hatları elektronik olarak analiz edilir. Böylece arızanın gerçekten soketten mi, işlemciden mi yoksa anakart üzerindeki başka bir devreden mi kaynaklandığı netleştirilebilir.
Bazı durumlarda soket üzerindeki pinlerde oluşan küçük deformasyonlar, uygun ekipman ve hassas müdahale teknikleriyle düzeltilebilmektedir. Ancak pin kırıkları, temas yüzeyinin zarar görmesi veya soketin mekanik olarak kullanılamaz hale gelmesi durumunda daha kapsamlı bir onarım süreci gerekebilir. Bu noktada yapılacak işlemin başarısı, kullanılan ekipman kadar teknik tecrübeye de bağlıdır. Özellikle çok katmanlı (multi-layer) sunucu anakartlarında yapılacak bilinçsiz müdahaleler, onarılabilir bir arızanın çok daha büyük sorunlara dönüşmesine neden olabilir.
Servis süreçlerimizde CPU soketi arızalarına yaklaşımımız yalnızca fiziksel kontrol ile sınırlı değildir. İşlemci, bellek ve anakart birlikte değerlendirilerek sistematik bir teşhis süreci uygulanır. Çalıştığı doğrulanmış işlemcilerle çapraz testler yapılır, bellek kanalları tek tek kontrol edilir ve gerekli durumlarda BIOS yapılandırması da gözden geçirilir. Böylece yalnızca görünen belirtiye göre değil, arızanın gerçek kaynağına ulaşmayı hedefleyen teknik bir analiz gerçekleştirilir.
CPU soket problemleri, HP DL380 Gen10 sunucularda anakart değişimi kararı verilmeden önce mutlaka detaylı olarak incelenmesi gereken arızalar arasında yer almaktadır. Doğru teşhis yapılmadan yalnızca işlemciyi veya anakartı değiştirmek, hem zaman hem de maliyet açısından gereksiz kayıplara neden olabilir. Elektronik ölçümler, mikroskobik inceleme ve sistematik testler birlikte uygulandığında ise birçok arızanın gerçek nedeni ortaya çıkarılabilir ve en uygun onarım yöntemi belirlenebilir.
HP DL380 Gen10 Anakart Onarım Süreci
HP DL380 Gen10 anakart onarımı, sistematik bir arıza tespit süreci gerektiren hassas bir elektronik onarım işlemidir. Sunucunun hiç açılmaması, görüntü vermemesi veya donanım bileşenlerini algılamaması gibi benzer belirtiler, birbirinden tamamen farklı elektronik arızalardan kaynaklanabilir. Bu nedenle doğru onarımın ilk adımı, arızalı parçayı değiştirmek değil, sorunun gerçek kaynağını doğru şekilde tespit etmektir.
Laboratuvarımızda onarım sürecine başlamadan önce anakart üzerinde fiziksel inceleme, elektriksel ölçümler ve temel güç kontrolleri gerçekleştirilir. Elde edilen bulgular doğrultusunda kısa devre analizi, şematik inceleme, komponent değişimi, BIOS işlemleri veya BGA onarımları gibi gerekli teknik uygulamalar planlanır. Onarım tamamlandıktan sonra ise anakart, fonksiyon testlerinden geçirilerek tüm donanım bileşenleriyle birlikte kararlı şekilde çalıştığı doğrulanır.
Aşağıda, HP DL380 Gen10 anakart onarımında uyguladığımız teknik sürecin her aşamasını detaylı olarak inceleyebilirsiniz.z
İlk Elektriksel Kontroller
HP DL380 Gen10 anakart onarımında ilk ve en önemli aşama, elektronik arızanın kaynağını doğru şekilde belirleyebilmektir. Sunucunun hiç açılmaması, görüntü vermemesi veya sürekli yeniden başlaması gibi belirtiler tek başına arızanın nedenini göstermez. Aynı belirti, güç besleme devrelerinden BIOS’a, işlemci haberleşmesinden kısa devreye kadar birçok farklı problemden kaynaklanabilir. Bu nedenle onarım sürecine rastgele parça değiştirerek değil, sistematik elektriksel kontrollerle başlanmalıdır.

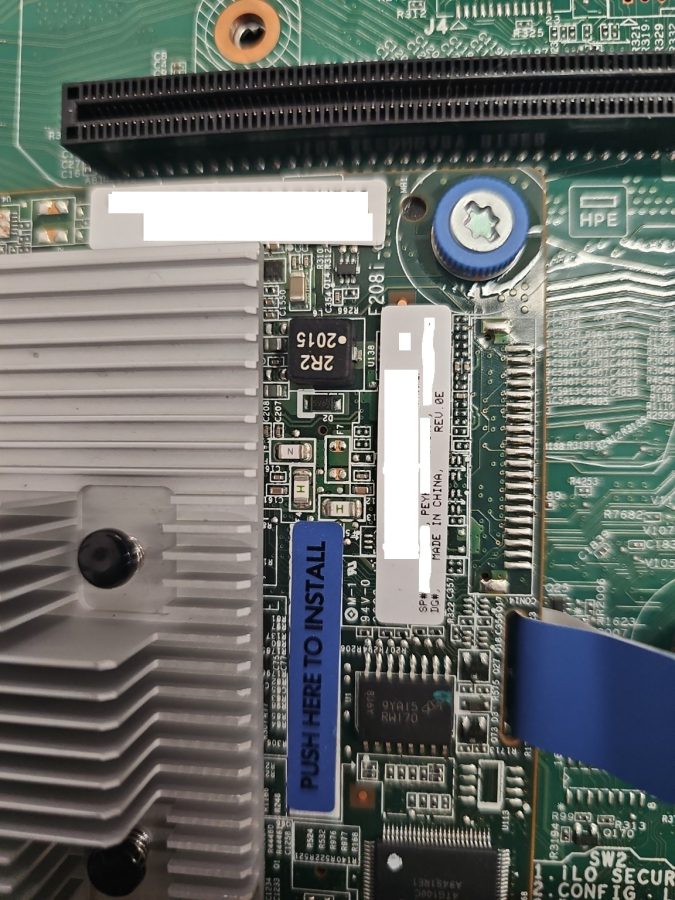

Laboratuvarımıza ulaşan her HP DL380 Gen10 anakartında ilk olarak detaylı bir görsel inceleme gerçekleştiriyoruz. Daha önce yapılmış müdahaleler, eksik veya yerinden kopmuş SMD komponentler, yanık izleri, oksitlenme, sıvı teması ve fiziksel hasarlar dikkatlice kontrol edilir. Bazı arızalar gözle fark edilebilecek seviyede olsa da, birçok elektronik problem dışarıdan herhangi bir belirti göstermeden oluşabilmektedir.

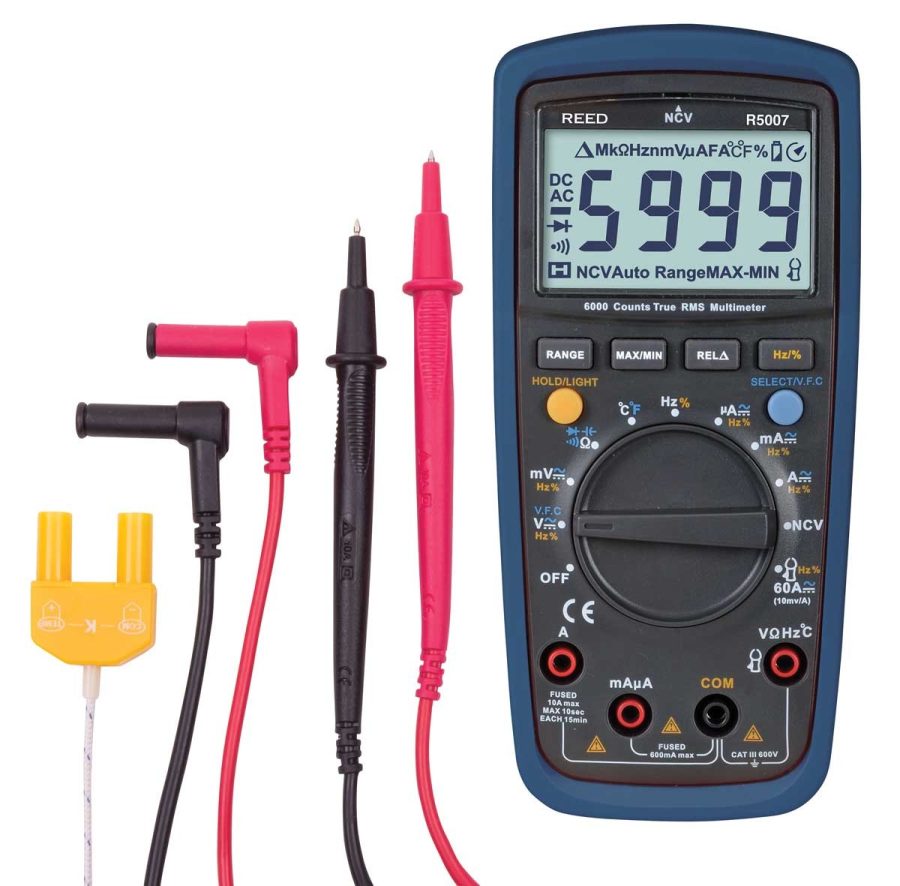

Görsel inceleme tamamlandıktan sonra multimetre ile anakartın ana güç hatları ölçülmeye başlanır. Özellikle işlemci besleme hattı (VCORE), 12V giriş hattı, 5V ve 3.3V güç hatları ile diğer kritik besleme devrelerinde kısa devre veya anormal direnç değerleri olup olmadığı kontrol edilir. Bu aşamada yapılan ölçümler, sonraki analizlerin yönünü belirlediği için büyük önem taşır.
İlk elektriksel kontroller sırasında yalnızca kısa devre aranmaz. Güç hatlarının birbirine göre davranışı, sigortaların sürekliliği, bobinlerin direnç değerleri ve temel besleme devrelerinin durumu da değerlendirilir. Bazı durumlarda anakart hiç enerji verilmeden yapılan bu ölçümler bile arızanın bulunduğu bölge hakkında önemli ipuçları sağlayabilir.
Eğer ilk kontrollerde doğrudan bir kısa devre tespit edilmezse, kontrollü şekilde enerji verilerek temel çalışma voltajları analiz edilir. Bu işlem sırasında laboratuvar güç kaynağı kullanılarak anakartın çektiği akım gözlemlenir. Güç verildiği anda normal dışı akım tüketimi veya beklenmeyen davranışlar, arızanın hangi güç hattında yoğunlaştığını anlamamıza yardımcı olur.
Tecrübelerimize göre HP DL380 Gen10 anakartlarında doğru teşhisin büyük bölümü, onarımın ilk aşamasında yapılan bu elektriksel kontroller sırasında şekillenmektedir. Çünkü arızanın bulunduğu bölge doğru şekilde belirlendiğinde, gereksiz komponent değişimlerinin ve uzun süren deneme-yanılma işlemlerinin önüne geçilebilir. Bu yaklaşım hem onarım süresini kısaltır hem de anakart üzerinde gereksiz müdahalelerin yapılmasını engeller.
Başarılı bir anakart onarımının temelinde yalnızca gelişmiş ekipmanlar değil, ölçümlerin doğru sırayla yapılması ve elde edilen verilerin doğru yorumlanması yer alır. Bu nedenle ilk elektriksel kontroller, HP DL380 Gen10 anakart onarım sürecinin en kritik aşamalarından biri olarak değerlendirilmektedir.
Kısa Devre Ölçümleri
HP DL380 Gen10 anakartlarında en sık karşılaştığımız elektronik arızalardan biri, güç hatlarında meydana gelen kısa devrelerdir. Kısa devre oluştuğunda anakart üzerindeki ilgili besleme hattı normal şekilde çalışamaz ve sunucu çoğu zaman açılmaz, açılmaya çalışıp hemen kapanır veya hiçbir görüntü vermeden bekleme durumunda kalır. Ancak her kısa devre aynı belirtiyi oluşturmadığı gibi, her açılmayan sunucunun da kısa devre arızası yaşadığı söylenemez. Bu nedenle doğru ölçüm teknikleriyle arızanın doğrulanması büyük önem taşır.
Laboratuvarımızda kısa devre şüphesi bulunan HP DL380 Gen10 anakartlarında ilk olarak multimetre diyot modu ve direnç ölçümleri kullanılarak ana güç hatları kontrol edilir. İşlemci besleme hattı (VCORE), RAM güç devreleri, PCH besleme hatları ve diğer kritik voltaj hatlarında normal dışı direnç değerleri olup olmadığı analiz edilir. Elde edilen ölçüm sonuçları, kısa devrenin hangi bölgede yoğunlaştığını belirlememize yardımcı olur.
Bazı arızalarda kısa devre doğrudan ölçülebilirken, bazı durumlarda güç hattına bağlı çok sayıdaki elektronik bileşen nedeniyle detaylı analiz yapılması gerekebilir. Bu noktada laboratuvar güç kaynağı kullanılarak kontrollü akım enjeksiyonu uygulanır. Güvenli akım ve voltaj değerleriyle beslenen hatta oluşan ısınma davranışı takip edilerek arızalı bölgenin tespiti kolaylaştırılır. Gerekli durumlarda termal kamera veya mikroskop destekli incelemelerle normalden fazla ısınan komponent belirlenebilir.
HP DL380 Gen10 anakartlarında kısa devreye en sık neden olan bileşenler arasında MLCC kapasitörler, MOSFET’ler, voltaj regülatörleri ve bazı güç yönetim entegreleri yer almaktadır. Ancak deneyimlerimiz gösteriyor ki aynı belirtiye sahip iki farklı anakartta arızanın kaynağı tamamen farklı olabilmektedir. Bu nedenle yalnızca daha önce arızalanmış bir komponenti referans alarak işlem yapmak doğru değildir. Her anakart kendi ölçüm sonuçları doğrultusunda değerlendirilmelidir.
Onarım sürecinde en önemli noktalardan biri, arızalı komponenti değiştirmeden önce kısa devrenin gerçekten o bileşenden kaynaklandığını doğrulamaktır. Özellikle birbirine bağlı güç hatlarında yapılan yanlış yorumlar, sağlam komponentlerin gereksiz yere değiştirilmesine neden olabilir. Bu nedenle kısa devrenin bulunduğu hattın çevresindeki tüm elektronik yapı birlikte değerlendirilir ve ölçüm sonuçları bir bütün olarak analiz edilir.
Kısa devre tespit edildikten sonra arızalı bileşen mikroskop altında dikkatlice sökülür ve ilgili güç hattı tekrar ölçülür. Ölçüm değerlerinin normale dönmesi, doğru arızaya ulaşıldığını gösteren en önemli göstergelerden biridir. Gerekli kontroller tamamlandıktan sonra uygun özelliklere sahip yeni komponent monte edilir ve anakart yeniden test sürecine alınır.
Tecrübelerimize göre başarılı bir HP DL380 Gen10 anakart onarımının en kritik aşamalarından biri kısa devre analizidir. Doğru ölçüm yapılmadan gerçekleştirilen komponent değişimleri hem onarım süresini uzatabilir hem de farklı arızaların gözden kaçmasına neden olabilir. Bu nedenle laboratuvarımızda her kısa devre vakası, belirli bir ölçüm prosedürü izlenerek değerlendirilmekte ve onarım süreci yalnızca elde edilen teknik veriler doğrultusunda ilerletilmektedir. Bu yaklaşım sayesinde hem doğru teşhis oranı artırılmakta hem de gereksiz anakart değişimlerinin önüne geçilmektedir.

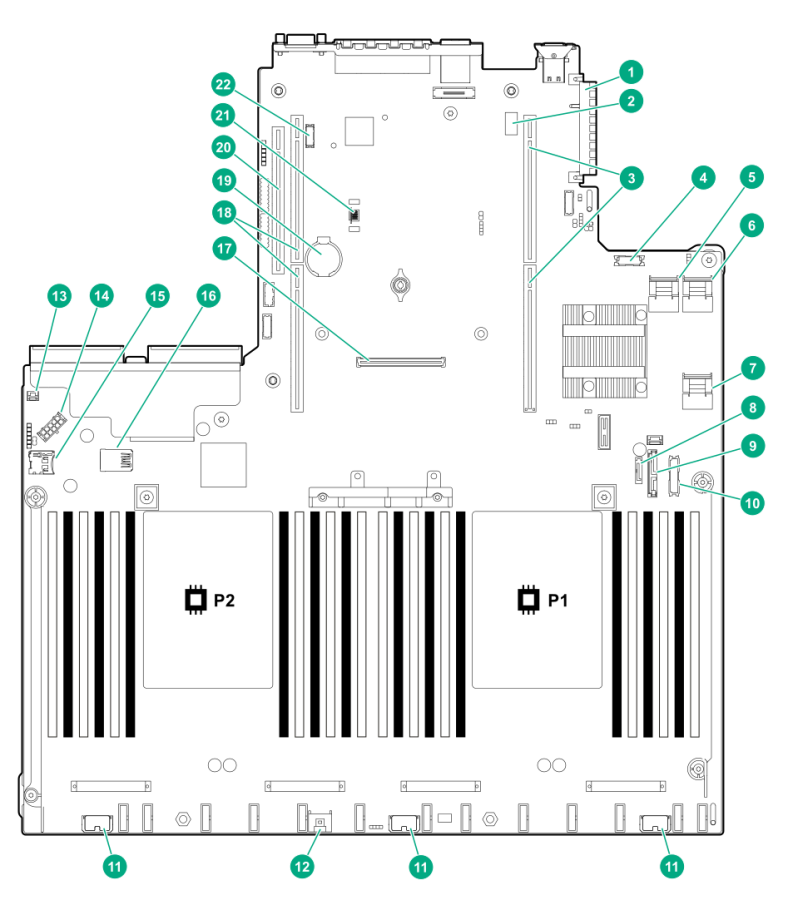

Şematik Analizi
HP DL380 Gen10 anakartlarında elektronik arızaların doğru şekilde tespit edilebilmesi için yalnızca multimetre ile ölçüm yapmak her zaman yeterli olmayabilir. Özellikle birbirine bağlı çok katmanlı devre yapısına sahip sunucu anakartlarında, bir güç hattının hangi bileşenlerden geçtiğini ve hangi entegreleri beslediğini anlayabilmek için şematik analiz büyük önem taşır. Bu sayede arızanın görüldüğü nokta ile gerçek arıza kaynağı birbirinden ayrıştırılabilir.
Şematik diyagramlar, anakart üzerindeki güç hatlarını, sinyal yollarını, referans voltajlarını ve elektronik bileşenler arasındaki bağlantıları gösteren teknik dokümanlardır. Yapılan ölçümlerde normal dışı bir değer tespit edildiğinde, ilgili hattın hangi komponentlerle bağlantılı olduğu şematik üzerinden incelenerek arıza ihtimali bulunan bölge daraltılır. Bu yöntem, özellikle karmaşık güç devrelerinde zaman kaybını önemli ölçüde azaltır.
HP DL380 Gen10 platformunda işlemci güç besleme devresi, bellek voltajları, PCH, BMC/iLO ve diğer kritik kontrol devreleri birbirleriyle doğrudan ilişkilidir. Bu nedenle tek bir hatta görülen anormallik, farklı bir devrede meydana gelen arızanın sonucu olabilir. Şematik analiz sayesinde güç akışının izlenmesi, ölçüm noktalarının belirlenmesi ve sinyalin hangi aşamada kesildiğinin tespit edilmesi çok daha sistematik bir şekilde yapılabilir.
Servis süreçlerimizde yalnızca şematik diyagrama bağlı kalmıyor, aynı zamanda ölçüm sonuçlarını anakart üzerindeki gerçek devre yapısıyla birlikte değerlendiriyoruz. Çünkü zaman zaman daha önce yapılmış hatalı onarımlar, eksik komponentler veya revizyon farklılıkları nedeniyle anakart üzerindeki yapı teknik dokümanlardan farklılık gösterebilmektedir. Bu nedenle şematik bilgiler, pratik ölçümler ve elektronik tecrübe birlikte değerlendirilerek karar verilmektedir.
Bazı HP DL380 Gen10 anakartlarında üretici tarafından tüm teknik dokümanlar kamuya açık olarak paylaşılmamaktadır. Böyle durumlarda güç hatlarının manuel olarak takip edilmesi, referans ölçümler alınması ve elektronik devrenin çalışma mantığının analiz edilmesi gerekebilir. Bu süreç, sunucu anakartı onarımında tecrübenin neden önemli olduğunu gösteren en iyi örneklerden biridir.
Doğru yapılan bir şematik analiz, arızalı bileşene en kısa yoldan ulaşılmasını sağlar ve gereksiz parça değişimlerinin önüne geçer. Özellikle elektronik seviyede gerçekleştirilen HP DL380 Gen10 anakart onarımlarında, ölçüm verilerinin teknik dokümanlarla birlikte değerlendirilmesi hem onarım süresini kısaltır hem de daha güvenilir sonuçlar elde edilmesine katkı sağlar. Bu nedenle şematik analiz, profesyonel sunucu anakartı onarımının temel aşamalarından biri olarak değerlendirilmektedir.
Arızalı Komponentlerin Tespiti
HP DL380 Gen10 anakart onarımında en kritik aşamalardan biri, arızaya neden olan elektronik bileşenin doğru şekilde tespit edilmesidir. Sunucunun hiç açılmaması, görüntü vermemesi veya belirli donanımları algılamaması gibi belirtiler, tek başına hangi komponentin arızalı olduğunu göstermez. Aynı belirti, farklı güç devrelerinde meydana gelen birçok elektronik sorundan kaynaklanabilir. Bu nedenle profesyonel bir onarım sürecinde tahmin yürütmek yerine, ölçüm sonuçlarına göre ilerlemek gerekir.
Laboratuvarımızda arızalı komponent tespitine başlamadan önce ilk elektriksel kontroller, kısa devre ölçümleri ve şematik analiz tamamlanır. Bu aşamalardan elde edilen veriler bir araya getirilerek arızanın hangi bölgede yoğunlaştığı belirlenir. Böylece tüm anakart üzerinde rastgele işlem yapmak yerine, yalnızca şüpheli devreler üzerinde detaylı inceleme gerçekleştirilir.
HP DL380 Gen10 anakartlarında en sık kontrol edilen bileşenler arasında MLCC kapasitörler, MOSFET’ler, voltaj regülatörleri, PWM kontrol entegreleri, bobinler, diyotlar ve çeşitli SMD pasif komponentler yer almaktadır. Bunun yanında BIOS belleği, BMC/iLO devresi, saat (clock) devreleri ve işlemciye ait yardımcı besleme hatları da gerekli görüldüğünde detaylı olarak analiz edilir. Ancak her arızada bu bileşenlerin tamamına müdahale edilmez. Yapılan ölçümler hangi devrede anormallik olduğunu gösteriyorsa, inceleme o bölgeye yoğunlaştırılır.
Elektronik bileşenlerin büyük bölümü dışarıdan bakıldığında sağlam görünebilir. Yanık izi bulunmayan bir MOSFET, çatlak oluşturmayan bir MLCC kapasitör veya fiziksel olarak kusursuz görünen bir regülatör yine de arızalı olabilir. Bu nedenle yalnızca görsel incelemeye güvenmek doğru bir yöntem değildir. Multimetre, laboratuvar güç kaynağı, termal kamera, mikroskop ve gerektiğinde osiloskop ile yapılan ölçümler birlikte değerlendirilerek arızalı komponent belirlenmeye çalışılır.
Bazı durumlarda tek bir arızalı komponent, birden fazla güç hattını etkileyebilir. Bunun tam tersi de mümkündür; ilk tespit edilen arızalı bileşen değiştirildikten sonra ikinci bir arıza ortaya çıkabilir. Özellikle elektrik dalgalanmaları veya yüksek enerji darbelerine maruz kalan anakartlarda zincirleme hasarlar oluşabilmektedir. Bu nedenle onarım sürecinde yalnızca arızalı parçayı değiştirmek yeterli görülmez; ilgili devrenin tamamı yeniden ölçülerek sağlıklı çalıştığı doğrulanır.
Komponent değişimine karar verilmeden önce, seçilen bileşenin gerçekten arızanın kaynağı olduğundan emin olunması gerekir. Deneme yanılma yöntemiyle yapılan işlemler hem onarım süresini uzatabilir hem de anakart üzerinde gereksiz ısı işlemlerine neden olabilir. Bu nedenle laboratuvarımızda her değişim kararı, ölçüm sonuçları ve elektronik analizler doğrultusunda verilmektedir.
Doğru arızalı komponentin tespit edilmesi, HP DL380 Gen10 anakart onarımının başarı oranını doğrudan etkileyen en önemli aşamalardan biridir. Yapılan sistematik analiz sayesinde gereksiz parça değişimlerinin önüne geçilir, onarım süreci daha kontrollü ilerler ve anakartın uzun süre kararlı şekilde çalışması hedeflenir. Bu yaklaşım, elektronik seviyede gerçekleştirilen profesyonel sunucu anakartı onarımlarının temelini oluşturmaktadır.
Komponent Değişimi
HP DL380 Gen10 anakartlarında arızalı elektronik bileşen tespit edildikten sonra onarım sürecinin en hassas aşamalarından biri komponent değişimidir. Sunucu anakartları, çok katmanlı PCB yapısına ve yüksek yoğunlukta SMD bileşenlere sahip olduğu için bu işlem, masaüstü bilgisayar anakartlarına göre çok daha fazla dikkat ve tecrübe gerektirir. Yanlış sıcaklık ayarları, hatalı sökme teknikleri veya uygun olmayan ekipman kullanımı, sağlam baskı devre yollarının zarar görmesine ve onarımı daha da zor hale getirebilir.
Laboratuvarımızda komponent değişimine başlamadan önce arızalı bileşenin gerçekten arızaya neden olduğundan emin olunur. Ölçüm sonuçları tekrar doğrulanır ve değişim sırasında çevrede bulunan hassas elektronik bileşenlerin zarar görmemesi için gerekli koruma işlemleri uygulanır. Böylece yalnızca arızalı komponente müdahale edilir ve anakartın diğer bölümleri güvenli şekilde korunur.
HP DL380 Gen10 anakartlarında en sık değişimini gerçekleştirdiğimiz bileşenler arasında MLCC kapasitörler, MOSFET’ler, voltaj regülatörleri, PWM kontrol entegreleri, diyotlar, bobinler ve çeşitli SMD pasif komponentler bulunmaktadır. Bazı durumlarda BIOS belleği veya farklı kontrol entegreleri de onarım kapsamına girebilir. Her değişim işleminde kullanılacak yedek komponentin yalnızca fiziksel boyutunun değil, elektriksel özelliklerinin de orijinal bileşenle uyumlu olması büyük önem taşır.
Komponent sökme ve lehimleme işlemleri profesyonel sıcak hava istasyonları, hassas lehimleme ekipmanları ve mikroskop desteğiyle gerçekleştirilir. Özellikle birbirine çok yakın yerleştirilmiş SMD bileşenlerin bulunduğu bölgelerde, mikroskop altında çalışmak hem lehim kalitesini artırır hem de çevredeki komponentlerin istemeden yerinden oynamasını önler. Değişim tamamlandıktan sonra lehim bağlantıları detaylı olarak kontrol edilir ve kısa devre oluşmadığından emin olunur.
Yeni komponent monte edildikten sonra onarım tamamlanmış kabul edilmez. İlgili güç hattı yeniden ölçülür, direnç değerleri kontrol edilir ve gerekiyorsa laboratuvar güç kaynağı ile ilk enerji testi gerçekleştirilir. Elde edilen değerler normal seviyedeyse anakart minimum donanım konfigürasyonu ile çalıştırılır ve açılış süreci takip edilir. Bu kontroller sayesinde hem yapılan değişimin doğruluğu hem de onarımın başarılı olup olmadığı doğrulanmış olur.
Elektronik onarımda kaliteli işçilik kadar doğru komponent seçimi de büyük önem taşır. Değerleri orijinal devre tasarımıyla uyumlu olmayan bir bileşen, ilk etapta çalışıyor gibi görünse bile ilerleyen süreçte farklı arızalara neden olabilir. Bu nedenle HP DL380 Gen10 anakart onarımlarında, değiştirilen her komponentin teknik özellikleri dikkatle değerlendirilir ve mümkün olduğunca orijinal devre yapısına uygun çözümler uygulanır.
Profesyonel şekilde gerçekleştirilen komponent değişimi sayesinde, birçok HP DL380 Gen10 anakartı yüksek maliyetli anakart değişimine gerek kalmadan yeniden çalışır hale getirilebilmektedir. Doğru teşhis, uygun ekipman ve titiz işçilik bir araya geldiğinde elektronik seviyede yapılan onarımlar hem teknik hem de ekonomik açıdan önemli avantajlar sağlamaktadır.
Lehimleme İşlemleri
HP DL380 Gen10 anakartlarında lehimleme işlemi, yalnızca arızalı komponenti söküp yerine yenisini takmaktan ibaret değildir. Sunucu anakartları çok katmanlı PCB yapısına sahip olduğundan, uygulanacak ısı miktarı, hava debisi, lehim kalitesi ve kullanılan yardımcı malzemeler onarımın başarısını doğrudan etkiler. Yanlış sıcaklıkta yapılan bir işlem, padlerin kalkmasına, PCB katmanlarının zarar görmesine veya yeni takılan komponentin sağlıklı temas etmemesine neden olabilir.
Laboratuvarımızda komponent değişimine başlamadan önce lehim yapılacak bölge uygun flux ile hazırlanır. Flux, lehimin yüzeye daha homojen yayılmasını sağlayarak oksitlenmeyi azaltır ve hem sökme hem de lehimleme işlemlerinin daha kontrollü gerçekleştirilmesine yardımcı olur. Fabrikasyon görünüme en yakın sonucu elde edebilmek ve lehim kalitesini artırmak için bu aşamaya özellikle önem veriyoruz.
Arızalı komponentin sökülmesi sırasında profesyonel sıcak hava istasyonu kullanılır. Anakart üzerindeki çevre bileşenlerin zarar görmemesi için sıcaklık ve hava debisi, değiştirilecek komponentin yapısına göre dikkatlice ayarlanır. Kontrollü ısı uygulaması sayesinde komponent, PCB yüzeyine zarar vermeden güvenli şekilde sökülebilir. Özellikle HP DL380 Gen10 gibi yüksek katmanlı sunucu anakartlarında bu işlem, tecrübe ve doğru ekipman gerektirir.
Yeni komponent yerleştirilmeden önce lehim pedleri temizlenir ve yüzey yeniden hazırlanır. Ardından tekrar uygun miktarda flux uygulanarak lehimleme işlemine geçilir. Bu aşamada hassas havya kullanılarak lehim bağlantıları tek tek oluşturulur ve komponentin tüm bağlantılarının sağlam şekilde oturduğu kontrol edilir. Gerektiğinde mikroskop altında yapılan incelemelerle lehim köprüleri, soğuk lehimler veya temas problemleri olup olmadığı detaylı olarak incelenir.
Lehimleme tamamlandıktan sonra işlem bitmiş sayılmaz. Flux kalıntıları zamanla nem ve toz tutabileceği için anakart üzerindeki lehim bölgesi dikkatlice temizlenir. Bu işlemde yüksek saflığa sahip %99,9 izopropil alkol (IPA) kullanılarak lehim sonrası oluşan flux kalıntıları tamamen uzaklaştırılır. Böylece hem anakart daha temiz bir görünüme kavuşur hem de yapılan onarım, fabrika çıkışına yakın bir işçilik kalitesine ulaşır. Aynı zamanda lehim noktalarının son kontrolü de çok daha sağlıklı şekilde gerçekleştirilebilir.
Son temizlik işleminin ardından değiştirilen komponent ve çevresindeki lehim bağlantıları mikroskop altında tekrar incelenir. Kısa devre, eksik lehim veya mekanik bir problem tespit edilmezse anakart elektriksel test aşamasına alınır. Bu sayede yalnızca elektronik arızanın giderildiği değil, yapılan lehimleme işleminin de uzun süre güvenilir şekilde çalışabilecek kalitede olduğu doğrulanmış olur.
HP DL380 Gen10 anakart onarımlarında kaliteli lehimleme, kullanılan ekipman kadar uygulanan tekniklerle de doğrudan ilişkilidir. Doğru flux seçimi, kontrollü sıcak hava uygulaması, hassas havya ile yapılan son lehimleme ve %99,9 saflıktaki izopropil alkol ile gerçekleştirilen temizlik işlemi; hem onarımın dayanıklılığını artırır hem de profesyonel elektronik onarım standartlarına uygun, temiz ve güvenilir bir sonuç elde edilmesini sağlar.
Onarım Sonrası Fonksiyon Testleri
HP DL380 Gen10 anakart onarımında komponent değişiminin tamamlanması, onarım sürecinin sona erdiği anlamına gelmez. Elektronik arızanın giderilmiş olması kadar, anakartın tüm donanımlarla birlikte kararlı şekilde çalıştığının doğrulanması da büyük önem taşır. Bu nedenle laboratuvarımızda gerçekleştirilen her onarımın ardından kapsamlı fonksiyon testleri uygulanmaktadır.

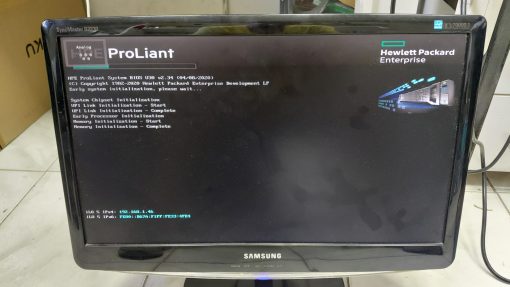

İlk aşamada anakart minimum donanım konfigürasyonu ile çalıştırılır. İşlemci, bir adet uyumlu ECC bellek modülü ve gerekli temel bileşenler kullanılarak sistemin POST (Power-On Self-Test) sürecini başarıyla tamamlayıp tamamlamadığı kontrol edilir. Bu aşamada HPE açılış ekranının görüntülenmesi, BIOS erişiminin sağlanması ve temel donanımların doğru şekilde algılanması beklenir.
İlk açılış testinin başarılı olması durumunda sistem kademeli olarak tam donanım konfigürasyonuna geçirilir. Bellek kanalları tek tek kontrol edilir, ikinci işlemci bulunan sistemlerde her iki işlemcinin de doğru şekilde tanındığı doğrulanır. RAID kontrolcüsü, depolama sürücüleri, PCIe genişleme yuvaları, ağ kartları ve diğer donanımların anakart ile sorunsuz haberleştiği test edilir. Gerektiğinde iLO arayüzü üzerinden donanım kayıtları ve sistem sağlık durumu da incelenir.
Bununla birlikte yalnızca sistemin açılması yeterli değildir. Sunucu belirli bir süre çalıştırılarak ani kapanma, yeniden başlama, donma veya beklenmeyen hata kayıtları oluşup oluşmadığı gözlemlenir. Özellikle işlemci ve güç besleme devrelerinde onarım yapılan anakartlarda, yük altında kararlılık testleri uygulanması olası problemlerin önceden tespit edilmesine yardımcı olur.
Onarım sonrasında yapılan bu kontroller sayesinde yalnızca değiştirilen komponentin değil, onarımın tüm sistem üzerindeki etkisi değerlendirilmiş olur. Amaç, anakartın laboratuvarda açılması değil; müşterinin kendi sisteminde uzun süre güvenle çalışabilecek durumda olduğundan emin olmaktır.
HP DL380 Gen10 anakart onarımlarında uyguladığımız fonksiyon testleri, kalite kontrol sürecimizin ayrılmaz bir parçasıdır. Başarılı geçen testlerin ardından anakart son görsel kontrollerden geçirilir, temizliği yapılır ve teslimata hazır hale getirilir. Bu yaklaşım sayesinde onarılan her anakartın yalnızca çalışması değil, kararlı ve güvenilir şekilde hizmet vermesi hedeflenmektedir.
DL380 Anakartında En Çok Arızalanan Elektronik Bileşenler
HP DL380 Gen10 anakartları, 7/24 çalışacak şekilde tasarlanmış yüksek güvenilirlikte sunucu platformları olsa da, uzun süreli kullanım, yüksek çalışma sıcaklıkları, elektrik dalgalanmaları ve çevresel etkenler nedeniyle zamanla bazı elektronik bileşenlerde arızalar meydana gelebilmektedir. Bu arızalar kimi zaman sunucunun tamamen açılmamasına neden olurken, kimi zaman yalnızca belirli donanımların çalışmaması veya performans sorunları şeklinde kendini gösterebilir.
Elektronik seviyede gerçekleştirilen onarımlarda en önemli nokta, arızanın hangi bileşenden kaynaklandığını doğru şekilde belirlemektir. Çünkü aynı belirti, farklı elektronik komponentlerden kaynaklanabilir. Bu nedenle laboratuvarımızda yalnızca görünen arızaya değil, anakartın tüm güç ve haberleşme altyapısına bütüncül bir yaklaşımla analiz uygulanmaktadır.
Aşağıda, HP DL380 Gen10 anakartlarında servis süreçlerimizde en sık karşılaştığımız elektronik bileşenleri ve bu bileşenlerde meydana gelebilecek arızaların sunucu üzerindeki etkilerini detaylı olarak inceleyebilirsiniz.

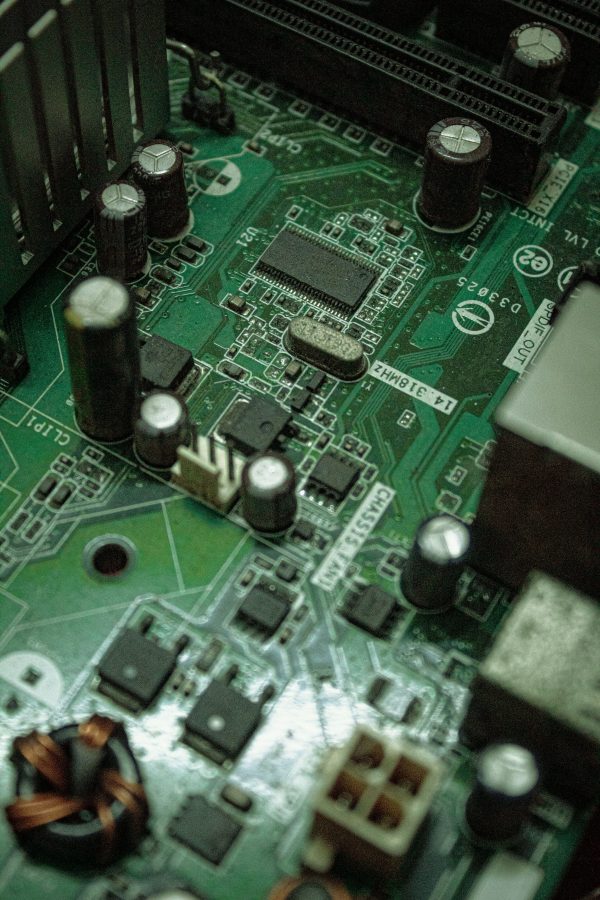

MOSFET'ler
HP DL380 Gen10 anakartlarında en kritik elektronik bileşenlerden biri MOSFET (Metal Oxide Semiconductor Field Effect Transistor) olarak adlandırılan güç anahtarlama elemanlarıdır. MOSFET’ler, güç kaynağından gelen enerjinin işlemci, bellek, PCIe yuvaları ve diğer donanımlara kontrollü şekilde dağıtılmasını sağlar. Özellikle işlemcinin çalışması için gerekli olan düşük voltajların oluşturulmasında VRM devresinin temel bileşenleri arasında yer alırlar.
Sunucular günün 24 saati yüksek yük altında çalışabildiği için MOSFET’ler de sürekli anahtarlama yaparak ciddi miktarda ısı üretir. Yetersiz soğutma, elektrik dalgalanmaları, aşırı yük veya güç hattında oluşan kısa devreler zamanla MOSFET’lerin zarar görmesine neden olabilir. Arızalanan bir MOSFET, bağlı bulunduğu güç hattını tamamen devre dışı bırakabileceği gibi, kısa devre oluşturarak sunucunun hiç açılmamasına da sebep olabilir.
Laboratuvarımızda MOSFET arızası şüphesi bulunan anakartlarda yalnızca komponentin fiziksel görünümüne bakılarak karar verilmez. Multimetre ile Gate, Drain ve Source terminalleri ölçülür, kısa devre veya anormal direnç değerleri kontrol edilir. Gerekli durumlarda laboratuvar güç kaynağı ile kontrollü enerji verilerek MOSFET’in bağlı olduğu güç hattı analiz edilir. Böylece arızanın gerçekten MOSFET’ten mi yoksa onu kontrol eden farklı bir devreden mi kaynaklandığı belirlenebilir.
HP DL380 Gen10 anakartlarında bazı MOSFET arızaları dışarıdan tamamen sağlam görünmesine rağmen ölçüm sırasında kendini belli etmektedir. Bu nedenle yalnızca yanık izi veya fiziksel deformasyon aranması yeterli değildir. Ölçüm sonuçlarının birlikte değerlendirilmesi, doğru teşhis açısından büyük önem taşır.
Arızalı MOSFET tespit edildiğinde sökme ve değişim işlemi profesyonel sıcak hava istasyonları ve mikroskop desteğiyle gerçekleştirilir. Yeni takılan komponentin yalnızca fiziksel ölçülerinin değil, akım kapasitesi, çalışma voltajı ve anahtarlama karakteristiklerinin de orijinal komponent ile uyumlu olması gerekir. Değişim tamamlandıktan sonra ilgili güç hattı yeniden ölçülür ve fonksiyon testleri yapılarak onarım doğrulanır.

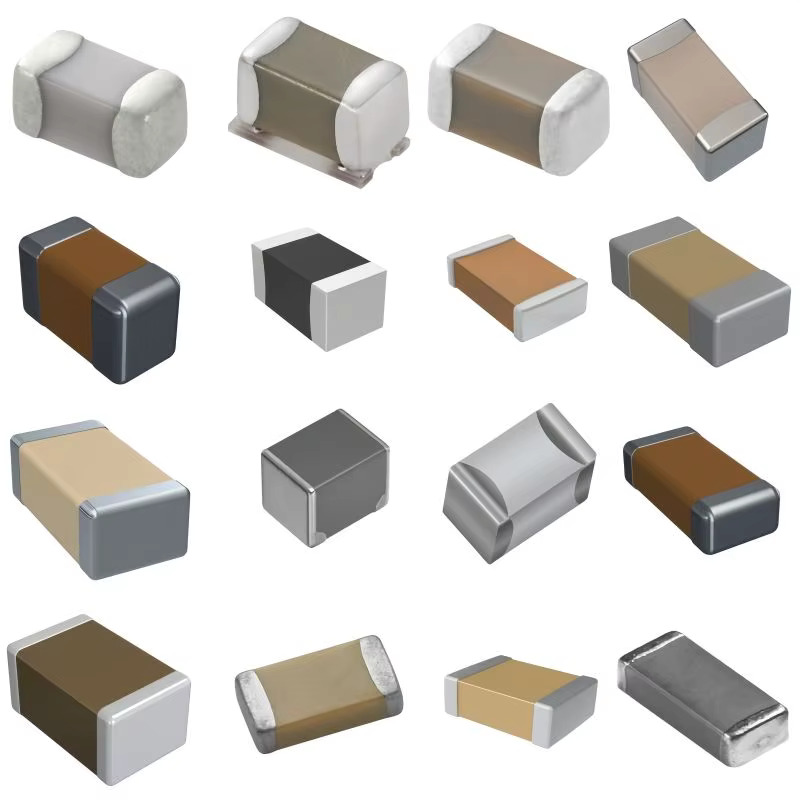

MLCC Kapasitörler
MLCC (Multi Layer Ceramic Capacitor) kapasitörler, HP DL380 Gen10 anakartı üzerinde en fazla sayıda bulunan elektronik bileşenler arasında yer almaktadır. İşlemci çevresi, bellek güç devreleri, PCIe hatları ve diğer kritik bölgelerde yüzlerce MLCC kapasitör görev yapmaktadır. Bu bileşenler güç hatlarını filtreleyerek voltajın kararlı kalmasını sağlar ve elektronik devrelerin sağlıklı çalışmasına katkıda bulunur.
Servis süreçlerimizde karşılaştığımız kısa devre arızalarının önemli bir bölümünde, arızanın kaynağının MLCC kapasitörler olduğunu görüyoruz. Fiziksel olarak yalnızca birkaç milimetre büyüklüğünde olmalarına rağmen, kısa devreye düştüklerinde anakartın tamamen çalışmasını engelleyebilirler. Özellikle işlemci güç hattına bağlı MLCC kapasitörlerinde meydana gelen arızalar, sunucunun hiç açılmaması veya güç verildiğinde korumaya geçmesi gibi belirtiler oluşturabilir.
Bu tip arızalarda ilk olarak ilgili güç hattında kısa devre ölçümü yapılır. Ardından laboratuvar güç kaynağı ile kontrollü akım uygulanarak arızalı bölgenin tespiti kolaylaştırılır. Gerektiğinde termal kamera veya mikroskop kullanılarak normalden fazla ısınan kapasitör belirlenir. Bu yöntem, çok sayıda benzer komponentin bulunduğu bölgelerde doğru arızalı bileşene ulaşılmasını önemli ölçüde hızlandırmaktadır.
Laboratuvarımızda onarımını gerçekleştirdiğimiz bazı HP DL380 Gen10 anakartlarında, kısa devrenin kaynağı olarak tek bir MLCC kapasitör tespit edilmiştir. Arızalı komponent dikkatlice söküldükten sonra güç hattındaki kısa devrenin ortadan kalktığı ölçümlerle doğrulanmış, uygun özelliklere sahip yeni kapasitör monte edildikten sonra anakart yeniden çalışır hale getirilmiştir. Bu tür onarımlar, her kısa devre arızasında anakart değişiminin gerekli olmadığını göstermektedir.
MLCC kapasitör değişiminde en önemli nokta, doğru kapasite ve elektriksel özelliklere sahip komponent kullanılmasıdır. Fiziksel boyutların benzer olması tek başına yeterli değildir. Yanlış seçilen bir kapasitör, sistemin ilk etapta çalışmasına rağmen uzun vadede kararsızlık oluşturabilir. Bu nedenle değişim işlemi öncesinde komponentin teknik özellikleri dikkatle değerlendirilmeli ve onarım sonrasında ilgili güç hattı tekrar test edilmelidir.

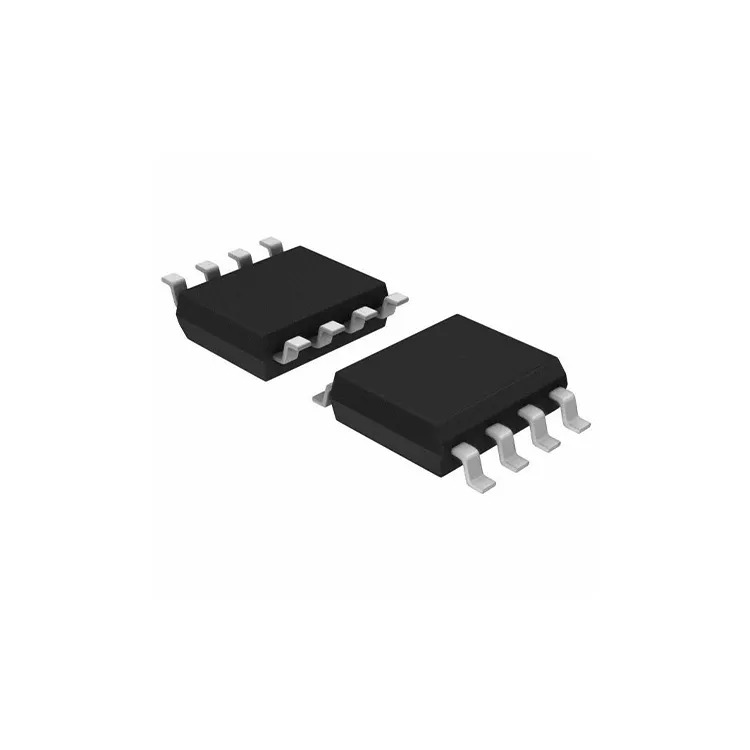

PWM Kontrolcüleri
PWM (Pulse Width Modulation) kontrolcüleri, HP DL380 Gen10 anakartındaki güç yönetim sisteminin beyinlerinden biri olarak görev yapar. Bu entegreler, MOSFET’lerin hangi zaman aralıklarında anahtarlama yapacağını kontrol ederek işlemci, bellek ve diğer kritik donanımlar için gerekli çalışma voltajlarının üretilmesini sağlar. Başka bir ifadeyle, MOSFET’lerin doğru çalışabilmesi büyük ölçüde PWM kontrolcüsünün sağlıklı sinyaller üretmesine bağlıdır.
PWM kontrolcüsünde meydana gelen bir arıza, çoğu zaman MOSFET arızasıyla benzer belirtiler oluşturabilir. Sunucu hiç açılmayabilir, işlemci güç hattında voltaj oluşmayabilir veya sistem açıldıktan kısa süre sonra kendini kapatabilir. Bu nedenle yalnızca MOSFET’leri kontrol etmek yeterli değildir; onları yöneten PWM kontrol devresinin de analiz edilmesi gerekir.
Laboratuvarımızda PWM arızası şüphesi bulunan anakartlarda öncelikle entegreye ulaşan besleme voltajları kontrol edilir. Ardından Enable (EN), Power Good (PG) ve diğer kontrol sinyalleri ölçülerek entegreye doğru çalışma koşullarının ulaşıp ulaşmadığı değerlendirilir. Gerektiğinde osiloskop kullanılarak PWM çıkış sinyallerinin oluşup oluşmadığı da analiz edilir. Bu ölçümler sayesinde arızanın kontrol entegresinden mi yoksa onu etkileyen farklı bir devreden mi kaynaklandığı belirlenebilir.
Bazı durumlarda PWM kontrolcüsü tamamen sağlam olmasına rağmen, çevresindeki geri besleme (feedback) devrelerinde meydana gelen arızalar da benzer belirtiler oluşturabilir. Bu nedenle yalnızca entegreyi değiştirmek yerine, ilgili güç devresi bir bütün olarak değerlendirilmelidir. Elektronik onarımda doğru teşhis, gereksiz komponent değişimlerinin önüne geçen en önemli adımdır.
PWM kontrolcüleri hassas yapıya sahip SMD entegreler olduğundan değişim işlemleri mikroskop desteğinde ve profesyonel lehimleme ekipmanlarıyla gerçekleştirilmelidir. Değişim sonrasında işlemci güç hattı yeniden ölçülür, PWM çıkışları doğrulanır ve anakart fonksiyon testlerine alınır. Doğru yapılan analiz ve kaliteli işçilik sayesinde, PWM kaynaklı birçok arıza elektronik seviyede başarıyla onarılabilmektedir.
Regülatör Entegreleri
HP DL380 Gen10 anakartlarında regülatör entegreleri, güç yönetim sisteminin en önemli bileşenlerinden biridir. Bu entegreler, güç kaynağından gelen voltajı anakart üzerindeki farklı donanımların ihtiyaç duyduğu seviyelere düşürerek kararlı bir besleme sağlar. İşlemci, bellek modülleri, PCH, BMC/iLO ve PCIe hatları gibi birçok kritik bileşen, kendilerine özel regüle edilmiş güç hatları ile çalışmaktadır. Bu nedenle regülatör entegrelerinde meydana gelen bir arıza, tek bir donanımı etkileyebileceği gibi tüm sistemin açılmasını da engelleyebilir.
Sunucu anakartlarında regülatör arızaları çoğu zaman dışarıdan fark edilemez. Fiziksel olarak sağlam görünen bir entegre, çıkış voltajını üretemeyebilir veya düzensiz voltaj oluşturarak sistemin kararsız çalışmasına neden olabilir. Bu tip arızalarda yalnızca komponenti incelemek yeterli değildir. Giriş ve çıkış voltajlarının, Enable sinyallerinin ve geri besleme (Feedback) hatlarının birlikte değerlendirilmesi gerekir.
Laboratuvarımızda regülatör entegreleri analiz edilirken öncelikle ilgili güç hattının şematik yapısı incelenir. Ardından multimetre ve laboratuvar güç kaynağı kullanılarak giriş-çıkış değerleri ölçülür. Gerekli görülen durumlarda osiloskop ile voltajın kararlılığı ve dalgalanma seviyeleri kontrol edilir. Böylece regülatörün gerçekten arızalı olup olmadığı veya sorunun çevresindeki pasif bileşenlerden kaynaklanıp kaynaklanmadığı netleştirilebilir.
Regülatör değişimi sırasında anakart üzerindeki lehim pedlerinin zarar görmemesi büyük önem taşır. Profesyonel sıcak hava istasyonları, kaliteli flux ve mikroskop desteği kullanılarak gerçekleştirilen değişim işlemi sonrasında ilgili güç hattı tekrar ölçülür. Değiştirilen entegre yalnızca çalışıyor olmakla kalmamalı, uzun süre kararlı şekilde görevini yerine getirebilmelidir.
Tecrübelerimize göre regülatör arızalarında doğru teşhis, komponent değişiminin kendisinden daha önemlidir. Çünkü regülatörün arızalanmasına neden olan farklı bir elektronik problem gözden kaçırılırsa, yeni takılan komponent de kısa süre içerisinde tekrar zarar görebilir. Bu nedenle laboratuvarımızda yalnızca arızalı entegre değil, bağlı bulunduğu güç devresi de detaylı olarak analiz edilmektedir.

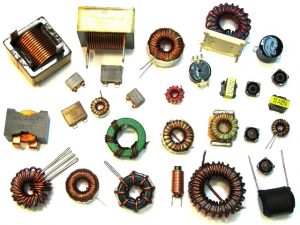

Bobinler (İndüktörler)
HP DL380 Gen10 anakartlarında bulunan bobinler (indüktörler), güç besleme devrelerinin vazgeçilmez bileşenleri arasında yer alır. Özellikle işlemci ve bellek güç devrelerinde görev yapan bobinler, regülatör ve MOSFET’lerle birlikte çalışarak voltajın kararlı hale gelmesini sağlar. Anakart üzerinde kolayca fark edilebilen bu bileşenler, yalnızca enerji iletmekle kalmaz, aynı zamanda voltaj dalgalanmalarının filtrelenmesinde de önemli rol oynar.
Bobinler diğer elektronik bileşenlere göre daha dayanıklı olsa da, aşırı akım, kısa devre veya uzun süre yüksek yük altında çalışan sistemlerde zamanla zarar görebilir. Bunun yanı sıra bobinin kendisi sağlam olsa bile bağlı bulunduğu güç hattındaki farklı bir arıza nedeniyle üzerinde anormal çalışma belirtileri görülebilir. Bu nedenle yalnızca bobinin fiziksel görünümüne bakılarak arızalı olup olmadığına karar verilmesi doğru değildir.
Laboratuvarımızda bobinler öncelikle direnç ve süreklilik ölçümleriyle kontrol edilir. Aynı zamanda bobinin bağlı olduğu güç hattındaki giriş ve çıkış değerleri analiz edilerek besleme devresinin normal çalışıp çalışmadığı değerlendirilir. Bazı durumlarda bobin üzerinde yapılan ölçümler, arızalı MOSFET veya regülatör entegresine ulaşılmasını sağlayan önemli ipuçları verebilir.
Fiziksel olarak çatlamış, mekanik darbe almış veya lehim bağlantıları zarar görmüş bobinler gerekli durumlarda değiştirilmektedir. Değişim işlemi sırasında bobinin endüktans değeri, akım taşıma kapasitesi ve diğer teknik özelliklerinin orijinal komponent ile uyumlu olmasına dikkat edilir. Yanlış seçilen bir bobin, güç devresinin çalışma karakteristiğini değiştirebilir ve farklı elektronik sorunlara neden olabilir.
HP DL380 Gen10 anakartlarında bobinler çoğu zaman arızanın nedeni değil, arızanın bulunduğu hattı gösteren önemli referans noktalarıdır. Bu nedenle laboratuvarımızda bobinler yalnızca değiştirilecek bir komponent olarak değil, güç devresinin analiz edilmesini sağlayan önemli ölçüm noktaları olarak da değerlendirilmektedir.

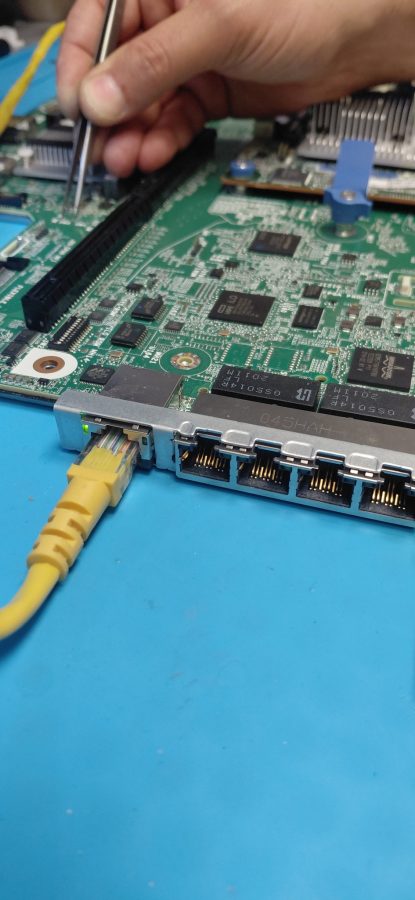

PCIe Güç Devreleri
HP DL380 Gen10 sunucular, RAID kontrolcüleri, yüksek hızlı ağ kartları, Fibre Channel adaptörleri, GPU’lar ve diğer kurumsal genişleme kartları için PCI Express (PCIe) altyapısını kullanmaktadır. Bu genişleme yuvalarının güvenilir şekilde çalışabilmesi yalnızca veri yollarına değil, aynı zamanda kararlı güç beslemesine de bağlıdır. Bu nedenle PCIe yuvalarını besleyen güç devreleri, anakartın kritik elektronik bölümleri arasında yer almaktadır.
PCIe güç devrelerinde meydana gelen arızalar farklı belirtilerle ortaya çıkabilir. Bazı durumlarda genişleme kartı hiç algılanmazken, bazı durumlarda sunucu POST aşamasında hata verebilir veya belirli PCIe yuvaları tamamen devre dışı kalabilir. Özellikle yüksek güç tüketen RAID kartları ve profesyonel ağ adaptörleri kullanılan sistemlerde, PCIe besleme hatlarının sağlıklı çalışması büyük önem taşımaktadır.
Laboratuvarımızda PCIe kaynaklı arızalarda ilk olarak ilgili slotların besleme voltajları ölçülür. Ardından PCIe güç hattında kısa devre bulunup bulunmadığı kontrol edilir. Güç hattında anormal bir durum tespit edilmesi halinde, hattı oluşturan MOSFET’ler, regülatör entegreleri, filtre kapasitörleri ve diğer elektronik bileşenler detaylı şekilde analiz edilir. Gerektiğinde şematik inceleme yapılarak güç akışının hangi noktada kesildiği belirlenmeye çalışılır.
Bazı durumlarda sorun doğrudan PCIe slotundan değil, o slotu besleyen güç devresindeki tek bir elektronik bileşenden kaynaklanabilir. Bu nedenle yalnızca slot değişimi yapmak yerine, güç hattının tamamı değerlendirilerek arızanın gerçek kaynağına ulaşılması hedeflenir. Bu yaklaşım hem gereksiz parça değişimlerini önler hem de daha güvenilir bir onarım süreci sağlar.
Onarım tamamlandıktan sonra yalnızca voltaj ölçümü yapılması yeterli görülmez. PCIe yuvaları, çalıştığı doğrulanmış genişleme kartları kullanılarak fonksiyon testlerine tabi tutulur. RAID kontrolcüleri, ağ kartları ve diğer PCIe cihazlarının sistem tarafından sorunsuz şekilde algılandığı doğrulanır. Böylece gerçekleştirilen onarımın yalnızca elektronik ölçümler açısından değil, gerçek çalışma koşullarında da başarılı olduğu kontrol edilir.
HP DL380 Gen10 anakartlarında PCIe güç devreleri, yüksek performanslı kurumsal donanımların kesintisiz çalışmasını sağlayan kritik yapılardan biridir. Bu nedenle bu bölgede gerçekleştirilen her onarım, yalnızca arızalı komponentin değişimiyle sınırlı kalmamalı; güç hattının tamamı analiz edilmeli ve onarım sonrasında kapsamlı fonksiyon testleri uygulanmalıdır.
HP DL380 Anakart Tamiri Değişimden Daha Avantajlı mı?
Maliyet Avantajı
HP DL380 Gen10 sunucularda anakart arızası meydana geldiğinde ilk akla gelen çözüm genellikle anakartın tamamen değiştirilmesi olmaktadır. Ancak elektronik seviyede onarımı mümkün olan birçok arıza için bu yöntem her zaman en ekonomik seçenek değildir. Özellikle garanti kapsamı dışında kalan kurumsal sunucularda orijinal anakart temini hem yüksek maliyetli olabilir hem de istenilen revizyondaki kartın bulunması zaman alabilir.
Elektronik seviyede gerçekleştirilen profesyonel onarımlarda ise yalnızca arızaya neden olan bileşenlere müdahale edilir. Kısa devreye neden olan bir MLCC kapasitör, arızalı bir MOSFET, PWM kontrolcüsü, regülatör entegresi veya BIOS belleği gibi elektronik bileşenlerin değiştirilmesiyle birçok anakart yeniden çalışır hale getirilebilir. Bu yaklaşım, çalışır durumdaki diğer tüm donanımların kullanılmaya devam edilmesini sağlar ve gereksiz donanım değişimlerinin önüne geçer.
Tecrübelerimize göre birçok kullanıcı, anakart değişimi gerektiği söylendiği için servisimize başvurmaktadır. Yapılan detaylı elektronik analiz sonrasında ise bazı anakartların yalnızca belirli komponentlerin değiştirilmesiyle tekrar sorunsuz şekilde çalışabildiğini görüyoruz. Elbette her anakart onarılabilir değildir; ancak doğru teşhis yapılmadan doğrudan değişim kararı verilmesi çoğu zaman gereksiz maliyetlere yol açabilmektedir.
Bunun yanında anakart değişimi yalnızca donanım maliyetiyle sınırlı değildir. Sunucunun yeniden yapılandırılması, BIOS ayarlarının düzenlenmesi, firmware uyumluluklarının kontrol edilmesi ve sistemin tekrar devreye alınması da ek iş gücü gerektirebilir. Elektronik onarımın mümkün olduğu durumlarda ise mevcut anakart kullanılmaya devam edildiğinden bu süreçler önemli ölçüde kolaylaşmaktadır.
Bu nedenle HP DL380 Gen10 anakart arızalarında en doğru yaklaşım, öncelikle elektronik seviyede detaylı bir arıza analizi yapılmasıdır. Onarım teknik olarak mümkün ve güvenilir sonuç verecek durumdaysa, anakart tamiri hem ekonomik hem de operasyonel açıdan daha avantajlı bir seçenek olabilir.
Veri Güvenliği
Kurumsal sunucularda gerçekleştirilen anakart onarımlarında en önemli konulardan biri de veri güvenliğidir. HP DL380 Gen10 gibi kritik sistemlerde çalışan sunucular; şirket dosyaları, sanal sunucular, muhasebe kayıtları, veritabanları ve birçok önemli iş yükünü barındırmaktadır. Bu nedenle anakart arızası yaşandığında kullanıcıların en büyük endişelerinden biri, sistemde bulunan verilerin zarar görüp görmeyeceğidir.
Elektronik seviyede gerçekleştirilen anakart onarımları, doğrudan depolama birimlerine müdahale edilen işlemler değildir. Onarım süreci anakart üzerindeki güç devreleri, haberleşme hatları ve elektronik komponentler üzerinde yürütülür. RAID diskleri, SSD’ler veya diğer depolama birimleri üzerinde herhangi bir işlem yapılmadığı sürece mevcut veriler korunmaya devam eder. Elbette her teknik işlemde olduğu gibi, kritik sistemlerde güncel yedek bulunması her zaman en doğru yaklaşımdır.
Laboratuvarımızda gerçekleştirilen onarımlarda, müşteriye ait depolama birimleri üzerinde gereksiz işlemler yapılmaz. Öncelikli hedefimiz anakartın yeniden sağlıklı şekilde çalışmasını sağlamak ve mevcut sistemin mümkün olduğunca kendi donanımıyla çalışmaya devam etmesini sağlamaktır. Böylece işletmeler, yeniden sistem kurulumu veya veri taşıma gibi zaman kaybettiren süreçlerle karşılaşmadan mevcut altyapılarını kullanmaya devam edebilir.
Özellikle RAID yapılandırmalarına sahip kurumsal sunucularda anakart değişimi sonrasında firmware, BIOS veya RAID denetleyicisi uyumluluklarının tekrar kontrol edilmesi gerekebilir. Elektronik onarımın başarılı olduğu durumlarda ise mevcut donanım korunmaya devam ettiği için bu tür uyumluluk süreçleri minimum seviyeye iner.
HP DL380 Gen10 anakart onarımlarında veri güvenliği yalnızca disklerin korunması anlamına gelmez. Aynı zamanda mevcut sistem mimarisinin, donanım uyumluluğunun ve kurulu altyapının mümkün olduğunca değiştirilmeden korunması da kurumsal işletmeler açısından önemli bir avantaj sağlamaktadır.
Sunucunun Seri Numarasının Korunması
HP DL380 Gen10 sunucularda anakart, yalnızca elektronik bileşenlerin bulunduğu bir kart değildir. Aynı zamanda sunucuya ait birçok kimlik bilgisini de üzerinde barındırır. Üretici tarafından tanımlanan seri numarası (Serial Number), Product Number, UUID ve bazı sistem kimlik bilgileri doğrudan anakart ile ilişkilidir. Bu nedenle anakart değiştirildiğinde, sunucunun kimlik bilgileri de değişebilir veya yeniden yapılandırılması gerekebilir.
Özellikle büyük ölçekli işletmelerde ve veri merkezlerinde sunucular, envanter yönetim sistemleri üzerinden seri numaralarıyla takip edilir. Bakım kayıtları, garanti geçmişi, lisanslama bilgileri ve varlık yönetimi süreçleri çoğu zaman bu kimlik bilgilerine göre yürütülmektedir. Anakart değişimi sonrasında oluşabilecek kimlik farklılıkları, BT departmanları açısından ek yapılandırma ve dokümantasyon gerektirebilir.
Elektronik seviyede gerçekleştirilen başarılı bir anakart onarımında ise mevcut anakart kullanılmaya devam ettiği için sunucunun orijinal kimliği korunmuş olur. Sunucu, kendi seri numarası ve donanım kimlikleriyle çalışmaya devam eder. Bu durum özellikle kurumsal envanter yönetimi yapan işletmeler için önemli bir avantaj sağlayabilir.
Servis süreçlerimizde amacımız yalnızca anakartı tekrar çalışır hale getirmek değildir. Mümkün olduğu durumlarda, müşterinin mevcut donanımını ve sistem bütünlüğünü koruyarak sunucunun kendi kimliğiyle hizmet vermeye devam etmesini hedefliyoruz. Bu yaklaşım hem operasyonel süreklilik sağlar hem de sonradan oluşabilecek uyumluluk ve kayıt yönetimi süreçlerini kolaylaştırır.
Elbette her arıza elektronik seviyede onarılamayabilir ve bazı durumlarda anakart değişimi kaçınılmaz hale gelebilir. Ancak onarımın teknik olarak mümkün olduğu senaryolarda, sunucunun orijinal seri numarasını ve sistem kimliğini koruyarak çalışmaya devam etmesi, HP DL380 Gen10 anakart tamirinin göz ardı edilmemesi gereken önemli avantajlarından biridir.
Hangi HP DL380 Modellerinin Anakartlarını Onarıyoruz?
HP DL380 serisi, uzun yıllardır kurumsal veri merkezlerinde, sanallaştırma altyapılarında ve kritik iş yüklerinde en çok tercih edilen rack tipi sunucu ailelerinden biridir. Her yeni nesilde işlemci mimarisi, bellek teknolojisi, güç yönetimi ve uzaktan yönetim altyapısı geliştirilmiş olsa da, tüm modellerde elektronik seviyede anakart arızalarıyla karşılaşılabilmektedir.
Laboratuvarımızda HP DL380 serisinin farklı nesillerine ait anakartlarda elektronik arıza tespiti ve onarım hizmeti sunuyoruz. Her neslin anakart mimarisi farklı olduğu için uygulanan ölçüm teknikleri, kullanılan referans voltajlar ve onarım yöntemleri modele göre değişiklik gösterebilmektedir. Bu nedenle her anakart kendi teknik yapısı doğrultusunda değerlendirilmekte ve standart bir onarım prosedürü yerine modele özel analiz uygulanmaktadır.
Aşağıda elektronik seviyede onarımını gerçekleştirdiğimiz HP DL380 modelleri ve bu modellerde en sık karşılaştığımız anakart arızaları hakkında detaylı bilgiler bulabilirsiniz.
DL380 Gen8
HP DL380 Gen8, kurumsal sunucu pazarında uzun yıllar boyunca yoğun şekilde kullanılan ve günümüzde hâlâ birçok işletmede aktif olarak çalışan modellerden biridir. Yaşının ilerlemesi nedeniyle özellikle güç besleme devreleri, BIOS kaynaklı problemler, iLO iletişim hataları ve uzun süreli kullanımın oluşturduğu elektronik yorgunluk kaynaklı arızalar daha sık görülmektedir.
Gen8 anakartlarında gerçekleştirdiğimiz onarımlarda kısa devre analizleri, MOSFET ve kapasitör değişimleri, BIOS programlama işlemleri ve gerekli durumlarda BGA rework uygulamaları gerçekleştirilmektedir. Onarım süreci boyunca elektronik ölçümler ve fonksiyon testleri birlikte değerlendirilerek anakartın güvenilir şekilde çalışması hedeflenmektedir.
DL380 Gen9
HP DL380 Gen9, günümüzde hem veri merkezlerinde hem de KOBİ altyapılarında en yaygın kullanılan sunucu modellerinden biridir. DDR4 bellek mimarisi ve gelişmiş güç yönetimi sayesinde uzun yıllar sorunsuz çalışabilse de, zaman içerisinde güç devrelerinde oluşan arızalar, BIOS problemleri, iLO iletişim sorunları ve işlemci besleme devrelerinde meydana gelen elektronik arızalar servis süreçlerinde karşılaşılan başlıca problemlerdendir.
Laboratuvarımızda DL380 Gen9 anakartları elektronik seviyede analiz edilmekte, arızalı komponentler profesyonel ekipmanlarla değiştirilmekte ve onarım sonrasında kapsamlı fonksiyon testleri uygulanmaktadır. Böylece gereksiz anakart değişimlerinin önüne geçilmesi hedeflenmektedir.
DL380 Gen10
HP DL380 Gen10, Intel Xeon Scalable işlemci platformuna geçişiyle birlikte daha gelişmiş güç yönetimi ve daha karmaşık anakart mimarisi sunmaktadır. Bu nedenle elektronik arıza tespiti, önceki nesillere göre daha detaylı ölçüm ve analiz süreçleri gerektirmektedir.
Servis süreçlerimizde DL380 Gen10 anakartlarında en sık; MLCC kapasitör kısa devreleri, MOSFET arızaları, PWM kontrol devresi problemleri, BIOS bozulmaları, BMC/iLO haberleşme sorunları ve işlemci güç besleme devrelerinde oluşan arızalarla karşılaşıyoruz. Elektronik seviyede gerçekleştirilen doğru teşhis sayesinde birçok anakart, değişime ihtiyaç duyulmadan yeniden çalışır hale getirilebilmektedir. Bu makalede anlattığımız teknik süreçler de ağırlıklı olarak DL380 Gen10 platformu üzerindeki gerçek laboratuvar uygulamalarına dayanmaktadır.
DL380 Gen10 Plus
HP DL380 Gen10 Plus modelleri, Gen10 platformunun geliştirilmiş versiyonu olarak daha yeni Intel Xeon Scalable işlemcileri, güncellenmiş güç mimarisini ve gelişmiş donanım desteğini beraberinde getirmiştir. Bu yeni mimari, elektronik açıdan bazı devrelerin yeniden tasarlanmasına neden olsa da temel arıza tespit prensipleri benzer şekilde uygulanmaktadır.
Gen10 Plus anakartlarında gerçekleştirilen onarımlarda elektronik ölçümler, güç hattı analizleri, BIOS işlemleri, SMD komponent değişimleri ve gerekli durumlarda BGA onarım teknikleri uygulanmaktadır. Her anakart, model revizyonuna uygun ölçüm değerleri esas alınarak değerlendirilmekte ve onarım sonrasında kapsamlı testlerden geçirilmektedir.
DL380 Gen11
HP DL380 Gen11, DDR5 bellek teknolojisi, yeni nesil Intel Xeon Scalable işlemcileri ve güncellenmiş güç yönetim mimarisiyle HP’nin en yeni kurumsal sunucu platformları arasında yer almaktadır. Yeni nesil donanım yapısı nedeniyle elektronik devre tasarımı önceki modellerden farklılık gösterse de, profesyonel elektronik onarım yaklaşımı değişmemektedir.
DL380 Gen11 anakartlarında elektronik arıza tespiti; şematik analiz, kısa devre ölçümleri, güç hattı kontrolleri ve ileri seviye lehimleme teknikleri kullanılarak gerçekleştirilmektedir. Gerekli durumlarda BGA rework, BIOS programlama ve SMD komponent değişimleri uygulanarak anakartın tekrar güvenilir şekilde çalışması hedeflenmektedir. Yeni nesil platformlarda da temel önceliğimiz, arızanın gerçek kaynağını doğru tespit ederek mümkün olduğu durumlarda anakartı elektronik seviyede onarmaktır.
DL380 Gen12
HP ProLiant Compute DL380 Gen12, Intel Xeon 6 işlemci mimarisi, DDR5 bellek altyapısı, PCIe Gen5 desteği ve yeni nesil iLO 7 yönetim platformuyla HPE’nin en güncel kurumsal sunucu modellerinden biridir. Yeni nesil güvenlik özellikleri, yapay zekâ destekli yönetim kabiliyetleri ve tamamen yenilenen güç mimarisi sayesinde önceki nesillere göre daha yüksek performans ve enerji verimliliği sunmaktadır.
Yeni nesil bir platform olmasına rağmen elektronik arızalar tamamen ortadan kalkmış değildir. Güç besleme devreleri, yüksek yoğunluklu SMD komponentler, BIOS belleği, BMC yönetim sistemi ve BGA paketli entegreler zamanla çeşitli nedenlerle arızalanabilmektedir. Laboratuvarımızda DL380 Gen12 anakartları da elektronik seviyede değerlendirilmekte; kısa devre analizleri, şematik incelemeler, profesyonel komponent değişimleri, BIOS programlama, BGA rework ve fonksiyon testleri uygulanmaktadır. Yeni nesil sunucu platformlarında da önceliğimiz, mümkün olduğu durumlarda anakartı değiştirmek yerine elektronik seviyede onararak tekrar güvenilir şekilde çalışmasını sağlamaktır.
Anakart Arızası Nasıl Tespit Edilir?
HP DL380 Gen10 sunucularda anakart arızasının doğru şekilde tespit edilebilmesi, başarılı bir onarımın en önemli aşamasıdır. Sunucunun hiç açılmaması, güç almasına rağmen görüntü vermemesi veya belirli donanımları algılamaması gibi belirtiler tek başına anakartın arızalı olduğunu göstermez. Aynı belirtiler işlemci, bellek, güç kaynağı veya farklı donanım bileşenlerinden de kaynaklanabilir. Bu nedenle profesyonel bir arıza tespit sürecinde tahminlere değil, teknik verilere dayanılarak ilerlenmesi gerekir.
HP DL380 Gen10 sunucular, arıza tespiti sırasında teknisyene önemli ipuçları sunan gelişmiş tanılama sistemlerine sahiptir. Ön panelde bulunan durum LED’leri, POST (Power-On Self-Test) sırasında oluşan hata kodları, iLO yönetim sistemi tarafından kaydedilen donanım kayıtları ve anakart üzerindeki kritik voltaj ölçümleri, arızanın hangi bölgede olabileceğini belirlemeye yardımcı olur. Bu bilgiler tek başına kesin teşhis sağlamasa da, elektronik ölçümlerle birlikte değerlendirildiğinde arızanın kaynağına çok daha hızlı ulaşılmasını sağlar.
Aşağıda, HP DL380 Gen10 anakartlarında arıza tespit sürecinde kullandığımız temel analiz yöntemlerini ve bu yöntemlerin onarım sürecine nasıl katkı sağladığını detaylı olarak inceleyebilirsiniz.
LED Kodları
HP DL380 Gen10 sunucularda anakart arızasının tespit edilmesi sürecinde ilk kontrol edilen noktalardan biri ön panel ve anakart üzerindeki durum LED’leridir. HPE tarafından geliştirilen bu gösterge sistemi, sunucunun açılış sürecinde meydana gelen bazı donanım problemlerini kullanıcıya hızlı şekilde bildirmek amacıyla tasarlanmıştır. Güç LED’i, Health LED’i, UID göstergesi ve bazı modellerde bulunan sistem durum ışıkları, arızanın hangi donanım grubunda olabileceği hakkında ilk ipuçlarını verir.
Servisimize gelen sunucularda ilk olarak LED davranışlarını gözlemliyoruz. Bazı sistemlerde yalnızca güç LED’i yanarken sunucu POST aşamasına geçmez. Bazılarında ise Health LED’i kırmızı veya turuncu renkte yanarak sistemin kritik bir hata algıladığını gösterir. Bu aşamada LED’ler, kesin arıza teşhisi koydurmasa da sonraki ölçümlerin hangi bölgeye yoğunlaştırılması gerektiği konusunda önemli bilgiler sağlar.
Tecrübelerimize göre yalnızca LED kodlarına bakılarak anakart değişimi kararı verilmesi doğru değildir. Aynı LED uyarısı farklı elektronik arızalarda da görülebilir. Örneğin işlemci güç hattındaki bir kısa devre, BIOS problemi veya BMC haberleşme sorunu benzer belirtiler oluşturabilir. Bu nedenle LED göstergeleri, elektronik analiz sürecinin ilk adımı olarak değerlendirilmekte ve mutlaka diğer testlerle birlikte yorumlanmaktadır.
Profesyonel arıza tespit sürecinde LED kodları; POST testleri, iLO kayıtları ve voltaj ölçümleriyle birlikte incelenerek arızanın gerçek kaynağına ulaşılması hedeflenmektedir.
POST Hataları
POST (Power-On Self-Test), sunucuya enerji verildiği anda çalışan ve temel donanımların kontrol edildiği ilk test sürecidir. HP DL380 Gen10 sunucular bu aşamada işlemci, bellek, güç devreleri, depolama kontrolcüsü ve diğer kritik donanımları sırayla kontrol eder. Eğer herhangi bir bileşende sorun tespit edilirse sistem POST sürecini tamamlayamaz veya belirli hata mesajları üretir.
Servis süreçlerimizde POST davranışı, anakartın hangi aşamada durduğunu anlamak açısından oldukça değerli bilgiler sunmaktadır. Bazı anakartlar hiç POST ekranına ulaşamazken, bazıları belirli bir noktaya kadar ilerleyip hata vermektedir. Bu farklı davranışlar sayesinde arızanın işlemci besleme devresinde mi, bellek haberleşmesinde mi yoksa BIOS başlangıç sürecinde mi oluştuğu hakkında önemli ipuçları elde edilmektedir.
Bazı durumlarda sunucu yalnızca fanları çalıştırır ancak POST işlemini hiç başlatmaz. Bunun nedeni kısa devre, eksik besleme voltajı veya BIOS’un çalışmaması olabileceği gibi, BMC tarafından başlatma sürecinin engellenmesi de olabilir. Bu nedenle POST hataları tek başına değerlendirilmez; elektronik ölçümler ve sistem kayıtlarıyla birlikte analiz edilir.
Onarım sonrasında ise başarılı bir POST süreci, yapılan işlemin doğrulanmasında önemli kriterlerden biridir. Sunucunun POST testini hatasız tamamlaması, BIOS ekranına ulaşması ve donanımları doğru şekilde tanıması, anakartın büyük ölçüde sağlıklı çalıştığını gösteren temel göstergeler arasında yer alır.
iLO Hata Kayıtları
HP DL380 Gen10 sunucuların en önemli avantajlarından biri, HPE’nin geliştirdiği iLO (Integrated Lights-Out) uzaktan yönetim sistemidir. iLO yalnızca uzaktan erişim sağlamaz; aynı zamanda donanım bileşenlerini sürekli izleyerek meydana gelen birçok hatayı sistem kayıtlarına kaydeder. Bu kayıtlar, elektronik arızaların tespit edilmesinde önemli bir referans kaynağı oluşturmaktadır.
Laboratuvarımızda anakart tamamen çalışabilir durumdaysa ve iLO erişimi mümkünse, elektronik ölçümlere başlamadan önce sistem kayıtlarını inceliyoruz. İşlemci hataları, bellek problemleri, voltaj uyarıları, sıcaklık alarmları ve güç yönetimiyle ilgili birçok bilgi iLO kayıtlarında görülebilmektedir. Bu kayıtlar, hangi bölgenin detaylı incelenmesi gerektiğini belirlemede önemli avantaj sağlar.
Elbette her anakart arızasında iLO’ya erişmek mümkün olmayabilir. Özellikle BMC’nin çalışmadığı veya anakartın hiç enerji alamadığı durumlarda sistem kayıtlarına ulaşılamaz. Ancak erişim sağlanabilen vakalarda iLO logları, arızanın geçmişi hakkında değerli bilgiler sunarak teşhis sürecini önemli ölçüde hızlandırmaktadır.
Tecrübelerimize göre iLO kayıtları tek başına kesin teşhis anlamına gelmez. Ancak LED kodları, POST davranışı ve elektronik ölçümlerle birlikte değerlendirildiğinde, gereksiz komponent değişimlerinin önüne geçilmesine ve doğru arıza noktasına daha kısa sürede ulaşılmasına yardımcı olmaktadır.
Voltaj Ölçümleri
Elektronik seviyede gerçekleştirilen anakart onarımlarında en güvenilir teşhis yöntemlerinden biri voltaj ölçümleridir. HP DL380 Gen10 anakartı üzerinde işlemci, bellek, BMC, BIOS, PCIe ve diğer birçok donanım için farklı besleme hatları bulunmaktadır. Bu hatlardan herhangi birinde oluşacak eksik veya hatalı voltaj, sunucunun hiç açılmamasına ya da kararsız çalışmasına neden olabilir.
Laboratuvarımızda voltaj ölçümleri rastgele yapılmaz. Öncelikle anakartın şematik yapısı incelenir ve hangi güç hattının hangi sırayla aktif olması gerektiği belirlenir. Daha sonra multimetre, laboratuvar güç kaynağı ve gerekli durumlarda osiloskop kullanılarak giriş ve çıkış voltajları kontrol edilir. Ölçülen değerler, referans çalışma değerleriyle karşılaştırılarak anormal durumlar tespit edilir.
Özellikle işlemci güç besleme devrelerinde yapılan ölçümler, MOSFET, PWM kontrolcüsü ve regülatör entegrelerinin sağlıklı çalışıp çalışmadığını anlamada büyük önem taşır. Bunun yanı sıra BIOS belleği, BMC/iLO devresi ve PCIe güç hatlarında yapılan ölçümler de elektronik arızanın kaynağına ulaşılmasını kolaylaştırır.
Servis süreçlerimizde birçok anakartın arızası, doğru voltaj ölçümleri sayesinde kısa sürede tespit edilebilmektedir. Bazı durumlarda fiziksel olarak tamamen sağlam görünen bir komponentin görevini yerine getirmediği yalnızca ölçüm sırasında anlaşılmaktadır. Bu nedenle profesyonel elektronik onarımda voltaj ölçümleri, en önemli teşhis adımlarından biri olarak kabul edilir.
Onarım tamamlandıktan sonra aynı güç hatları tekrar ölçülerek yapılan işlemin doğruluğu kontrol edilir. Böylece yalnızca arızalı komponentin değiştirildiği değil, ilgili güç devresinin de kararlı şekilde çalıştığı doğrulanmış olur. Bu yaklaşım, uzun ömürlü ve güvenilir bir onarımın temelini oluşturmaktadır.
HP DL380 Anakart Onarımında Kullanılan Ekipmanlar
HP DL380 Gen10 anakartlarının elektronik seviyede onarımı, yalnızca teknik bilgiyle gerçekleştirilebilecek bir işlem değildir. Sunucu anakartları çok katmanlı PCB yapısına, yüksek yoğunluklu SMD komponentlere ve karmaşık güç yönetim devrelerine sahip olduğu için profesyonel test ve onarım ekipmanlarının kullanılması büyük önem taşır. Yetersiz ekipmanlarla yapılan müdahaleler, arızanın büyümesine veya anakart üzerinde geri dönüşü olmayan hasarlar oluşmasına neden olabilir.
Laboratuvarımızda her onarım süreci, arızanın türüne göre farklı test cihazları kullanılarak yürütülmektedir. Kısa devre tespitinden voltaj analizine, BGA lehimleme işlemlerinden mikroskobik kontrole kadar her aşama için özel ekipmanlardan yararlanıyoruz. Bu sayede yalnızca arızalı komponenti değiştirmek değil, arızanın gerçek kaynağını belirleyerek güvenilir ve uzun ömürlü onarımlar gerçekleştirmeyi hedefliyoruz.
Aşağıda HP DL380 Gen10 anakartlarının elektronik onarımında aktif olarak kullandığımız temel laboratuvar ekipmanlarını ve bu cihazların onarım sürecindeki görevlerini detaylı olarak inceleyebilirsiniz.
Termal Kamera
Elektronik arızaların tamamı gözle görülebilecek fiziksel belirtiler oluşturmaz. Özellikle kısa devre arızalarında birçok komponent dışarıdan tamamen sağlam görünmesine rağmen normal çalışma sıcaklığının üzerine çıkabilir. Bu gibi durumlarda termal kamera, arızalı bileşenin hızlı şekilde tespit edilmesini sağlayan en önemli yardımcı ekipmanlardan biridir.
Laboratuvarımızda güç hattına kontrollü akım uygulandıktan sonra termal kamera ile anakart yüzeyi taranır. Normalden daha fazla ısınan MLCC kapasitörler, MOSFET’ler, regülatör entegreleri veya diğer elektronik bileşenler kolaylıkla belirlenebilir. Özellikle birbirine çok benzeyen yüzlerce SMD komponentin bulunduğu bölgelerde termal görüntüleme, arıza tespit süresini önemli ölçüde kısaltmaktadır.
Ancak termal kamera tek başına teşhis koyan bir cihaz değildir. Elde edilen sıcaklık verileri mutlaka multimetre ölçümleri, şematik analiz ve diğer testlerle birlikte değerlendirilir. Böylece gereksiz komponent değişimlerinin önüne geçilerek doğru arıza noktasına ulaşılması sağlanır.
Laboratuvar Güç Kaynağı
Laboratuvar güç kaynağı, elektronik seviyede anakart onarımının vazgeçilmez ekipmanlarından biridir. Standart bilgisayar güç kaynaklarından farklı olarak çıkış voltajı ve akım limiti hassas şekilde ayarlanabilir. Bu sayede anakartın belirli güç hatlarına kontrollü enerji verilerek arızalı bölgenin güvenli şekilde analiz edilmesi mümkün olur.
Servis süreçlerimizde özellikle kısa devre şüphesi bulunan anakartlarda laboratuvar güç kaynağından sıkça yararlanıyoruz. Belirli bir akım limiti belirlenerek ilgili güç hattına enerji veriliyor ve akım tüketimi gözlemleniyor. Ardından termal kamera yardımıyla anormal şekilde ısınan elektronik bileşenler tespit edilerek arızanın kaynağı belirlenmeye çalışılıyor.
Kontrollü enerji uygulaması sayesinde hem anakartın daha fazla zarar görmesi önleniyor hem de elektronik analiz çok daha güvenli şekilde gerçekleştiriliyor. Bu yöntem, özellikle kısa devre arızalarının tespitinde laboratuvar ortamında en sık kullanılan tekniklerden biridir.
Osiloskop veya Multimetre
Multimetre birçok elektriksel değeri ölçebilse de elektronik devrelerde oluşan yüksek frekanslı sinyalleri ve anlık değişimleri analiz etmek için yeterli değildir. Bu noktada devreye osiloskop girer. Osiloskop, elektronik sinyallerin dalga şekillerini gerçek zamanlı olarak görüntüleyerek özellikle PWM kontrolcüleri, saat (clock) sinyalleri ve haberleşme hatlarının analiz edilmesini sağlar.
HP DL380 Gen10 anakartlarında bazı arızalar yalnızca voltaj ölçümüyle tespit edilemez. İşlemciyi başlatan clock sinyalleri, PWM çıkışları veya veri haberleşme hatları ancak osiloskop yardımıyla detaylı olarak incelenebilir. Bu nedenle elektronik seviyede gerçekleştirilen profesyonel arıza tespit süreçlerinde osiloskop önemli bir rol üstlenmektedir.
Laboratuvarımızda osiloskop, özellikle güç yönetim devreleri ve BGA paketli kontrol entegrelerinin analizinde aktif olarak kullanılmaktadır. Elde edilen sinyal verileri diğer ölçümlerle birlikte değerlendirilerek arızanın kaynağı hakkında daha net sonuçlara ulaşılmaktadır.
Mikroskop
HP DL380 Gen10 anakartlarında kullanılan elektronik komponentlerin büyük bölümü milimetrenin altında boyutlara sahip SMD yapısındadır. Bu nedenle birçok lehim bağlantısı ve fiziksel hasar çıplak gözle güvenilir şekilde incelenemez. Profesyonel elektronik onarımlarda mikroskop kullanımı, kaliteli işçiliğin en önemli parçalarından biridir.
Laboratuvarımızda mikroskop; komponent değişimi öncesinde lehim bağlantılarının incelenmesi, pad hasarlarının kontrol edilmesi, BGA çevresindeki fiziksel durumun değerlendirilmesi ve lehimleme sonrasında kalite kontrol amacıyla kullanılmaktadır. Özellikle çok bacaklı entegrelerde oluşabilecek lehim köprüleri veya soğuk lehimler mikroskop altında kolaylıkla tespit edilebilmektedir.
Onarım tamamlandıktan sonra yapılan son kontrollerde de tüm lehim bağlantıları tekrar incelenerek herhangi bir mekanik veya elektriksel risk oluşturabilecek durum bulunmadığından emin olunmaktadır. Böylece yalnızca çalışan değil, aynı zamanda kaliteli işçilikle onarılmış bir anakart teslim edilmesi hedeflenmektedir.
Sıcak Hava İstasyonu
HP DL380 Gen10 anakartlarında kullanılan birçok elektronik bileşen, yüzeye montaj (SMD) teknolojisiyle üretildiği için sökme ve takma işlemleri profesyonel sıcak hava istasyonları kullanılarak gerçekleştirilmektedir. Bu cihazlar, ayarlanabilir sıcaklık ve hava debisi sayesinde komponentlerin kontrollü şekilde sökülmesini ve yeni bileşenlerin güvenli şekilde monte edilmesini sağlar.
Laboratuvarımızda komponent değişimine başlamadan önce lehim bölgesi uygun flux ile hazırlanır. Daha sonra sıcak hava istasyonu kullanılarak arızalı komponent kontrollü şekilde sökülür. İşlem sırasında anakartın çok katmanlı yapısına zarar vermemek için sıcaklık değerleri ve hava akışı, değiştirilecek komponentin özelliklerine göre dikkatlice ayarlanır.
Yeni komponent yerleştirildikten sonra lehim bağlantıları gerekli durumlarda hassas havya ile tamamlanır ve lehim kalitesi mikroskop altında kontrol edilir. İşlem sonunda lehim bölgesi yüksek saflıkta %99,9 izopropil alkol (IPA) ile temizlenerek flux kalıntıları tamamen uzaklaştırılır. Böylece hem estetik açıdan temiz bir görünüm elde edilir hem de uzun vadede oluşabilecek oksitlenme ve kir birikiminin önüne geçilir.
Profesyonel sıcak hava istasyonları, doğru tekniklerle kullanıldığında yalnızca komponent değişimini kolaylaştırmaz; aynı zamanda anakartın orijinal yapısını koruyarak güvenilir ve uzun ömürlü bir onarım gerçekleştirilmesine de katkı sağlar.
Onarım Sonrası Yapılan Testler
HP DL380 Gen10 anakartında gerçekleştirilen elektronik onarımın başarılı olması, yalnızca arızalı komponentin değiştirilmesiyle değerlendirilmez. Profesyonel bir onarım sürecinde en önemli aşamalardan biri, anakartın gerçek çalışma koşullarında kapsamlı testlerden geçirilmesidir. Çünkü elektronik seviyede giderilen bir arızanın uzun süre kararlı şekilde çalıştığından emin olunmadan onarım tamamlanmış sayılmaz.
Laboratuvarımızda onarım tamamlandıktan sonra anakart, uyumlu işlemci, ECC bellek modülleri, RAID kontrolcüsü ve diğer temel donanımlarla birlikte test sistemine alınmaktadır. İşlemci ve bellek kararlılığı, depolama birimlerinin doğru algılanması, iLO yönetim sistemi, PCIe haberleşmesi ve güç yönetimi gibi kritik fonksiyonlar ayrı ayrı kontrol edilmektedir. Gerekli durumlarda uzun süreli yük testleri uygulanarak sistemin farklı çalışma senaryolarındaki davranışı gözlemlenir.
Aşağıda, HP DL380 Gen10 anakartlarında onarım sonrasında uyguladığımız temel test süreçlerini ve bu testlerin neden önemli olduğunu detaylı olarak inceleyebilirsiniz.
CPU Testi
HP DL380 Gen10 anakartlarında gerçekleştirilen onarımların ardından ilk doğrulanan donanımlardan biri işlemcidir. Çünkü anakart üzerindeki güç besleme devreleri, VRM yapısı ve işlemci haberleşme hatları doğrudan CPU’nun sağlıklı çalışmasını etkiler. Yapılan elektronik onarım başarılı olsa bile işlemci doğru şekilde başlatılamıyorsa veya kararsız çalışıyorsa onarım süreci tamamlanmış kabul edilmez.
Laboratuvarımızda işlemci testleri sırasında öncelikle sistemin POST sürecini başarıyla tamamlayıp tamamlamadığı kontrol edilir. Ardından BIOS üzerinden işlemcinin doğru model ve çekirdek sayısıyla tanındığı doğrulanır. Çift işlemcili sistemlerde ise her iki CPU soketinin de sorunsuz şekilde çalıştığı ayrıca test edilir.
İşlemciye ait güç hatlarında daha önce onarım gerçekleştirilmişse, sistem belirli süre yük altında çalıştırılarak ani kapanma, yeniden başlama veya performans düşüşü gibi belirtiler gözlemlenir. Böylece yalnızca açılış testi değil, uzun süreli kararlılık da doğrulanmış olur.
Bellek Testi
HP DL380 Gen10 sunucularında bellek alt sistemi, anakart üzerindeki işlemci soketleri, DIMM slotları ve bellek güç devreleriyle doğrudan bağlantılıdır. Bu nedenle anakart onarımından sonra yalnızca sistemin açılması yeterli değildir; tüm bellek kanallarının ve RAM yuvalarının eksiksiz çalıştığının doğrulanması gerekir.
Laboratuvarımızda test sürecinde bellek modülleri farklı DIMM yuvalarında ayrı ayrı denenerek anakart üzerindeki tüm bellek kanallarının aktif olduğu kontrol edilir. Sistem BIOS’u ve iLO üzerinden bellek kapasitesi, kanal yapısı ve ECC durumları incelenir. Herhangi bir DIMM slotunda iletişim problemi veya bellek algılama sorunu bulunmadığından emin olunur.
Özellikle işlemci soketi, RAM güç devresi veya bellek haberleşme hatlarında onarım yapılan anakartlarda bu testler büyük önem taşımaktadır. Böylece kullanıcıya teslim edilen sistemin yalnızca çalıştığı değil, tüm bellek altyapısıyla birlikte kararlı şekilde hizmet verebildiği doğrulanmaktadır.
RAID Kontrolleri
HP DL380 Gen10 sunucuların büyük bölümü RAID yapılandırmalarıyla kullanılmaktadır. Bu nedenle anakart onarımından sonra RAID kontrolcüsünün doğru şekilde algılanması ve depolama altyapısının sorunsuz çalışması mutlaka kontrol edilmelidir.
Laboratuvarımızda test aşamasında RAID kontrol kartı sisteme takılarak BIOS ve işletim sistemi seviyesinde algılanıp algılanmadığı doğrulanır. PCIe haberleşmesi, depolama sürücülerinin görünürlüğü ve RAID kontrolcüsünün normal şekilde başlatılması kontrol edilir. Gerektiğinde farklı RAID kartlarıyla çapraz testler yapılarak anakart üzerindeki PCIe haberleşme altyapısı da doğrulanmaktadır.
Elektronik seviyede gerçekleştirilen anakart onarımlarında amaç yalnızca sistemi açmak değil, sunucunun kurumsal depolama altyapısıyla birlikte sorunsuz çalışmasını sağlamaktır. Bu nedenle RAID kontrolleri kalite kontrol sürecimizin önemli aşamalarından birini oluşturmaktadır.
iLO Testi
HP’nin Integrated Lights-Out (iLO) yönetim sistemi, kurumsal sunucuların uzaktan yönetilebilmesini sağlayan en önemli bileşenlerden biridir. Anakart üzerinde yer alan BMC kontrolcüsü ile çalışan bu yapı, sistem sağlığı, donanım izleme, uzaktan erişim ve hata kayıtları gibi birçok kritik görevi yerine getirir. Bu nedenle anakart onarımından sonra iLO’nun eksiksiz çalıştığının doğrulanması büyük önem taşır.
Laboratuvarımızda onarımı tamamlanan HP DL380 Gen10 anakartlarında öncelikle iLO erişimi test edilir. Ağ bağlantısı, web arayüzü, donanım envanteri, sıcaklık sensörleri, fan bilgileri ve sistem sağlık durumu kontrol edilir. Ayrıca işlemci, bellek, güç kaynakları ve diğer donanımların iLO tarafından doğru şekilde raporlandığı doğrulanır.
Eğer onarım sürecinde BMC, BIOS veya haberleşme devreleri üzerinde işlem yapılmışsa, iLO testleri daha ayrıntılı şekilde gerçekleştirilir. Böylece sunucunun yalnızca fiziksel olarak çalışması değil, uzaktan yönetim fonksiyonlarının da eksiksiz şekilde kullanılabildiği garanti altına alınır.
24 Saat Yük Testi
Elektronik seviyede tamamlanan bir onarımın güvenilirliği, yalnızca ilk açılış testiyle değerlendirilemez. Bazı elektronik arızalar uzun süreli kullanım sırasında ortaya çıkabildiği için laboratuvarımızda gerekli görülen anakartlar uzun süreli yük testlerine alınmaktadır.
Test süresince işlemci, bellek ve depolama altyapısı belirli seviyelerde çalıştırılarak sistemin sıcaklık değerleri, güç tüketimi ve genel kararlılığı takip edilir. Ani kapanmalar, yeniden başlatmalar, mavi ekranlar, donmalar veya beklenmeyen hata kayıtları oluşup oluşmadığı gözlemlenir. Aynı zamanda fan kontrol sistemi, sıcaklık sensörleri ve güç yönetimi de normal çalışma koşullarında değerlendirilir.
Özellikle işlemci güç besleme devreleri, BGA paketli bileşenler veya yüksek akım taşıyan elektronik komponentlerde onarım gerçekleştirilen anakartlarda bu testler büyük önem taşımaktadır. Kısa süreli çalışmalarda fark edilmeyen bazı problemler, uzun süreli yük altında kendini gösterebilmektedir.
Başarılı şekilde tamamlanan yük testlerinin ardından anakart son görsel kontrollerden geçirilir, lehim bölgeleri yeniden incelenir ve sistem son kez fonksiyon testlerine tabi tutulur. Böylece müşteriye teslim edilen HP DL380 Gen10 anakartının yalnızca çalışır durumda değil, uzun süre güvenilir şekilde hizmet verebilecek durumda olduğundan emin olunur.
Tüm onarım süreci tamamlandıktan sonra HP DL380 anakartı son kez genel kontrole alınır. CPU, RAM, RAID, iLO ve uzun süreli stabilite testlerini başarıyla geçen anakartlar, görsel kalite kontrol ve temizlik işlemlerinin ardından müşteriye teslim edilir. Hedefimiz yalnızca çalışan bir anakart teslim etmek değil, kurumsal sistemlerde uzun süre güvenle kullanılabilecek bir onarım sunmaktır.
HP DL380 Anakart Arızaları Nasıl Önlenebilir?
HP DL380 Gen10 sunucular, uzun süre kesintisiz çalışacak şekilde tasarlanmış kurumsal sistemlerdir. Ancak en kaliteli donanımlar bile uygun çalışma koşulları sağlanmadığında zamanla elektronik arızalarla karşılaşabilir. Özellikle düzensiz elektrik beslemesi, yetersiz soğutma, yoğun tozlanma ve ihmal edilen periyodik bakımlar, anakart üzerinde bulunan elektronik bileşenlerin ömrünü önemli ölçüde kısaltabilmektedir.
Laboratuvarımıza gelen birçok sunucuda arızanın temel nedeni üretim hatasından ziyade çalışma ortamından kaynaklanmaktadır. Güç dalgalanmaları nedeniyle zarar gören VRM devreleri, toz nedeniyle aşırı ısınan MOSFET’ler, tıkanan fanlar veya uzun süre bakım yapılmadan çalışan sistemler, zamanla elektronik seviyede onarım gerektiren arızalara yol açabilmektedir.
Düzenli bakım ve doğru kullanım alışkanlıkları sayesinde birçok anakart arızasının önüne geçmek mümkündür. Aşağıda, HP DL380 Gen10 sunucuların daha uzun ömürlü ve güvenilir çalışabilmesi için dikkat edilmesi gereken temel bakım önerilerini bulabilirsiniz.
UPS Kullanımı
Sunucu anakartlarının en büyük düşmanlarından biri ani elektrik kesintileri ve şebekede meydana gelen voltaj dalgalanmalarıdır. Özellikle veri merkezleri ve kurumsal sistemlerde yaşanan enerji problemleri, yalnızca çalışan sunucuyu değil, anakart üzerindeki hassas elektronik bileşenleri de olumsuz etkileyebilir. Güç besleme devreleri, MOSFET’ler, PWM kontrolcüleri ve regülatör entegreleri bu dalgalanmalardan en fazla etkilenen komponentler arasında yer almaktadır.
Bu nedenle HP DL380 Gen10 sunucuların kaliteli ve doğru kapasitede seçilmiş bir UPS üzerinden çalıştırılması büyük önem taşır. UPS yalnızca elektrik kesildiğinde sistemi açık tutmak için değil, aynı zamanda ani voltaj değişimlerini filtreleyerek anakart üzerindeki elektronik devreleri korumak amacıyla da kullanılmalıdır.
Servisimize gelen bazı anakartlarda, elektrik kesintisinin hemen ardından oluşan kısa devre veya güç devresi arızalarıyla karşılaştık. Her olayın nedeni UPS eksikliği olmasa da, kaliteli bir kesintisiz güç kaynağı kullanılması bu tür riskleri önemli ölçüde azaltmaktadır.
Düzenli Bakım
HP DL380 Gen10 sunucuların uzun yıllar sorunsuz çalışabilmesi için yalnızca arıza oluştuğunda müdahale edilmesi yeterli değildir. Belirli aralıklarla gerçekleştirilen periyodik bakım işlemleri, hem performansın korunmasına hem de elektronik bileşenlerin ömrünün uzamasına katkı sağlar.
Düzenli bakım kapsamında fanların çalışma durumu, hava kanallarının temizliği, soğutucuların genel durumu, güç kaynakları, bağlantı noktaları ve sistem logları kontrol edilmelidir. Aynı zamanda BIOS ve iLO güncellemeleri de üretici tavsiyelerine uygun şekilde takip edilmelidir.
Tecrübelerimize göre yıllarca hiç bakım yapılmadan çalışan sunucularda elektronik arızalar çok daha sık görülmektedir. Basit bakım işlemleri sayesinde ileride oluşabilecek daha maliyetli anakart arızalarının önüne geçmek çoğu zaman mümkündür.
Toz Temizliği
Toz, sunucu sistemlerinde en fazla ihmal edilen ancak en büyük risk oluşturan etkenlerden biridir. Özellikle uzun süre bakım yapılmayan sistemlerde fanlar, soğutucular ve anakart yüzeyi yoğun toz tabakasıyla kaplanabilir. Bu durum hava akışını azaltırken elektronik komponentlerin normal çalışma sıcaklığının üzerine çıkmasına neden olabilir.
Laboratuvarımıza gelen bazı HP DL380 Gen10 sunucularında, fan kanallarının neredeyse tamamen tozla kapandığına şahit olduk. Bu tür sistemlerde yalnızca sıcaklık değerleri yükselmekle kalmıyor, aynı zamanda VRM devreleri, MOSFET’ler ve diğer güç bileşenleri uzun süre yüksek sıcaklık altında çalıştıkları için ömürleri de kısalabiliyor.
Sunucuların bulunduğu ortamın temiz tutulması ve belirli aralıklarla profesyonel ekipmanlarla toz temizliği yapılması, elektronik bileşenlerin daha sağlıklı çalışmasına katkı sağlayacaktır. Temizlik işlemi sırasında statik elektrik riskine karşı uygun ekipmanların kullanılması da ihmal edilmemelidir.
Soğutma Kontrolleri
HP DL380 Gen10 sunucular yüksek işlem gücü üreten sistemler olduğu için soğutma altyapısı kritik öneme sahiptir. Fanlardan herhangi birinin arızalanması, hava akışının engellenmesi veya ortam sıcaklığının yükselmesi, anakart üzerindeki birçok elektronik bileşenin normalden daha yüksek sıcaklıklarda çalışmasına neden olabilir.
Özellikle işlemci güç besleme devreleri, BGA paketli kontrol entegreleri ve bellek çevresindeki elektronik bileşenler yüksek sıcaklıktan doğrudan etkilenmektedir. Uzun süre devam eden aşırı sıcaklık, lehim bağlantılarında yorulmalara ve elektronik komponentlerin kullanım ömrünün kısalmasına yol açabilir.
Bu nedenle fan devirleri, sıcaklık sensörleri ve hava akışı düzenli olarak kontrol edilmelidir. iLO üzerinden takip edilebilen sıcaklık değerleri de olası bir soğutma problemini erken fark etmek açısından önemli bilgiler sunmaktadır.
Güç Kaynağı Kontrolleri
HP DL380 Gen10 sunucularında kullanılan redundant güç kaynakları, sistemin kararlı çalışmasını sağlayan en önemli donanımlardan biridir. Ancak zamanla güç kaynaklarında meydana gelen arızalar veya kararsız çalışma durumları, anakart üzerindeki güç besleme devrelerini de olumsuz etkileyebilir.
Periyodik bakım sırasında güç kaynaklarının hata LED’leri, iLO kayıtları ve çıkış performansı kontrol edilmelidir. Gerekli durumlarda farklı bir güç kaynağı ile çapraz test yapılarak olası enerji problemleri doğrulanabilir. Özellikle yüksek yük altında çalışan sunucularda güç kaynaklarının sağlıklı çalışması, anakartın güvenilirliği açısından büyük önem taşımaktadır.
Servis süreçlerimizde zaman zaman arızanın anakarttan değil, kararsız çalışan güç kaynağından kaynaklandığı durumlarla da karşılaşıyoruz. Bu nedenle elektronik onarım sürecine başlamadan önce güç kaynaklarının detaylı şekilde test edilmesi, doğru teşhis açısından önemli bir adımdır.
Neden FS Bilişim Teknolojileri?
HP DL380 Gen10 anakart onarımı, elektronik bilgi, profesyonel ekipman ve gerçek servis deneyimi gerektirir. FS Bilişim Teknolojileri olarak elektronik seviyede anakart onarımı gerçekleştiriyor, her onarımı kapsamlı test süreçlerinden geçirerek güvenilir çözümler sunuyoruz. İşte bizi tercih etmeniz için bazı nedenler:
Sık Sorulan Sorular
HP DL380 anakart onarımı hakkında müşterilerimizin en sık yönelttiği soruları aşağıda bulabilirsiniz. Onarım süreci, teslimat, garanti ve teknik işlemler hakkında merak ettiğiniz konular için bu bölüm size yol gösterebilir
HP DL380 anakart onarım süresi, arızanın türüne ve gerekli işlemlere göre değişiklik göstermektedir. Öncelikle anakart detaylı şekilde analiz edilerek arıza kaynağı belirlenir. Basit komponent değişimleri kısa sürede tamamlanabilirken, BGA işlemleri, BIOS programlama veya karmaşık güç devresi onarımları daha uzun sürebilir.
Amacımız hızlı teslimat sağlarken, test ve kalite kontrol süreçlerinden ödün vermeden güvenilir bir onarım gerçekleştirmektir.
Evet, gerçekleştirilen onarım işlemleri uygulanan işlem ve değiştirilen komponent kapsamında garanti süreci ile desteklenmektedir. Ancak elektronik cihazlarda kullanım koşulları, elektrik altyapısı ve diğer donanım bileşenleri de sistem güvenilirliğini etkileyebildiği için garanti kapsamı yapılan işlem özelinde değerlendirilir.
Onarım öncesinde ve sonrasında gerekli kontroller yapılarak müşterilerimize süreç hakkında bilgi verilmektedir.
Birçok durumda anakart onarımı, doğrudan değişim yapmaktan daha ekonomik ve avantajlı bir çözüm olabilir. Özellikle kurumsal sunucularda anakart değişimi yalnızca maliyet açısından değil; BIOS yapılandırmaları, seri numarası, iLO bilgileri ve mevcut donanım uyumluluğu açısından da ek işlemler oluşturabilir.
Elektronik seviyede yapılan doğru bir onarım sayesinde mevcut anakart korunarak sistemin tekrar aktif şekilde kullanılması sağlanabilir.
HP DL380 anakart onarımı sırasında genellikle depolama birimleri (diskler) üzerinde herhangi bir işlem yapılmaz. Müdahale doğrudan anakart üzerindeki elektronik bileşenlere yönelik olduğu için mevcut disklerde bulunan veriler etkilenmez.
Ancak sunucunun mevcut durumu, RAID yapılandırması ve arıza şekline göre işlem öncesinde gerekli kontrollerin yapılması önerilir. Veri güvenliği açısından onarım süreci boyunca mevcut yapı korunmaya çalışılır.
Evet, Türkiye’nin tüm illerinden HP DL380 anakartlarınızı kargo ile gönderebilirsiniz. Gönderilen anakartlar laboratuvarımızda detaylı şekilde incelenir, arıza tespiti yapıldıktan sonra uygulanacak işlemler hakkında bilgi verilir.
Onarım tamamlandıktan ve gerekli test süreçleri başarıyla sonuçlandıktan sonra anakart güvenli paketleme ile tarafınıza geri gönderilir.
Yerinde servis hizmeti, sistemin bulunduğu lokasyon, arıza durumu ve teknik ihtiyaçlara göre değerlendirilmektedir. Özellikle kurumsal yapılarda kritik sunucu sistemleri için yerinde inceleme, arıza tespiti veya donanım desteği konusunda çözüm sunulabilmektedir.
Detaylı bilgi almak için sistem yapınız ve ihtiyaçlarınız hakkında bizimle iletişime geçebilirsiniz.
telefon numaramız = 08502411360 Mail= info@fsbilisimteknolojileri.com Whatsapp= 08502411360
